Tápegység választás világításhoz: így válassz biztosan jó LED tápegységet
Válassz megfelelő LED tápegységet teljesítmény, feszültség, IP-védelem és felhasználás alapján. Nézd meg, mire figyelj vásárlás előtt!
A jó LED világítás nem csak a szalagon, modulon vagy lámpatesten múlik: a tápegység méretezése ugyanúgy döntő. Ha a névleges feszültség, a teljesítmény, a tartalék és az elhelyezés nincs összhangban, a rendszer villoghat, melegedhet, vagy idő előtt meghibásodhat.
Tartalom
- Rövid válasz: milyen tápegységet válasszon LED világításhoz?
- A tápegységválasztás mérhető szempontjai
- Elhelyezés és valós használat
- Tápegységtípusok és kivitelek
- Melyik megoldás kinek ajánlott?
- Gyakori hibák tápegység vásárlása előtt
- Gyakran ismételt kérdések
Kulcs tanulságok
- LED szalaghoz legtöbbször állandó feszültségű tápegység kell, jellemzően 12 V vagy 24 V kimenettel.
- A szükséges teljesítményt a LED fogyasztásából kell számolni, majd érdemes legalább 20–30% biztonsági tartalékot hagyni.
- Kültéren, párás vagy poros helyen az IP65–IP67 kivitel ad megfelelőbb védelmet.
- Hosszabb LED szakaszoknál a feszültségesés miatt nem csak a watt, hanem a betáplálási pont és a kábelkeresztmetszet is számít.
- Dimmelésnél és RGB vezérlésnél a tápegység, a vezérlő és a LED szalag feszültségének egyeznie kell.
Rövid válasz: milyen tápegységet válasszon LED világításhoz?
LED szalaghoz általában állandó feszültségű 12 V vagy 24 V tápegység kell
A legtöbb LED szalag és sok LED modul állandó feszültségű megtáplálást igényel. Ez azt jelenti, hogy a tápegység kimenetén fix feszültség jelenik meg, például 12 V vagy 24 V, a LED szalag pedig a saját kialakítása szerint veszi fel az áramot. A 12 V tápegység csak 12 V-os szalaghoz, a 24 V tápegység csak 24 V-os szalaghoz való.
Más kategória az állandó áramú LED driver, amely például 350 mA, 700 mA vagy 1050 mA kimeneti áramra készül. Ezt nem szabad automatikusan LED szalaghoz választani, mert más működési elvre épül. Akkor kerül elő, ha a LED modul vagy lámpatest kifejezetten állandó áramú meghajtást ír elő.
A teljesítményt a fogyasztás + legalább 20–30% tartalék alapján méretezze
A tápegység teljesítményét wattban kell ellenőrizni. Ha egy LED szalag 10 W/m fogyasztású, és 5 métert használ belőle, a terhelés 50 W. Ehhez nem 50 W-os tápegységet célszerű választani, hanem legalább 60–65 W körüli teljesítményt, mert a biztonsági tartalék csökkenti a folyamatos csúcsterhelést.
Az áramerősség amperben számolható: A = W / V. Egy 60 W-os terhelés 12 V-on 5 A-t, 24 V-on 2,5 A-t jelent. Ugyanakkora teljesítménynél a 24 V-os rendszer kisebb árammal működik, ezért hosszabb szakaszoknál gyakran kedvezőbb.
Kültérre, párás vagy poros helyre IP65–IP67 kivitel ajánlott
A beltéri tápegység száraz, jól szellőző helyre való. Ha a tápegység kültérre, fedett teraszra, kerti dobozba, párás melléképületbe vagy poros műhelybe kerül, az IP védettség már alapvető döntési pont. Az IP20 jellemzően beltéri, érintésvédett környezetben használható, míg az IP65–IP67 kivitel jobban véd por és nedvesség ellen.
Fontos különbség, hogy az IP-védett tápegység sem mentesít a szakszerű bekötés, a megfelelő kábelátvezetés és a víz befolyásától védett elhelyezés alól. Kültéren a csatlakozások védelme legalább annyira fontos, mint maga a tápegységház.
A tápegységválasztás mérhető szempontjai
Feszültség: mikor jó a 12 V, 24 V vagy más kimeneti feszültség?
A tápegység választása mindig a fogyasztó névleges feszültségével kezdődik. Ha a LED szalag 12 V-os, 12 V tápegység kell hozzá; ha 24 V-os, akkor 24 V tápegység. A feszültséget nem lehet „ráhagyással” kezelni úgy, mint a teljesítményt: a rossz feszültség hibás működéshez vagy károsodáshoz vezethet.
A 12 V-os megoldás rövidebb, egyszerűbb dekorvilágításoknál gyakori. A 24 V-os rendszer hosszabb LED szakaszoknál előnyös lehet, mert azonos watt mellett fele akkora áram folyik, mint 12 V-on. Ez kisebb kábelveszteséget és kedvezőbb feszültségesést eredményezhet.
Teljesítmény: watt, amper és a szükséges tartalék kiszámítása
A számítás alapja a teljes LED fogyasztás. LED szalagnál ez gyakran W/m adatból és hosszúságból áll össze; LED modulnál vagy lámpatestnél a gyártói teljesítményadatot kell figyelni. A cél nem az, hogy a tápegység „éppen elbírja”, hanem hogy tartós üzemben se a felső határán dolgozzon.
A következő folyamat egy egyszerű, gyakorlatban használható méretezés:
- Írja fel a LED szalag vagy LED modul névleges feszültségét: például 12 V vagy 24 V.
- Számolja ki az összes fogyasztást: LED szalagnál méter × W/m, több szakasznál az összes szakasz együtt.
- Adjon hozzá legalább 20–30% tartalékot, különösen akkor, ha napi több órát működik a világítás.
- Ellenőrizze az áramot is: ossza el a wattértéket a feszültséggel, így megkapja az amperigényt.
- Válasszon olyan tápegységet és vezérlőt, amelynek kimeneti feszültsége egyezik, teljesítménye pedig a tartalékkal növelt érték felett van.
LED szalag hossza és W/m értéke: hogyan számoljon több szakasznál?
Több LED szakasz esetén nem elég külön-külön ránézni az egyes darabokra. Ha egy tápegységről két 5 méteres, 10 W/m-es szalag működik, akkor a teljes fogyasztás 100 W. A tartalékkal számolt igény ebben az esetben 120–130 W körül alakul.

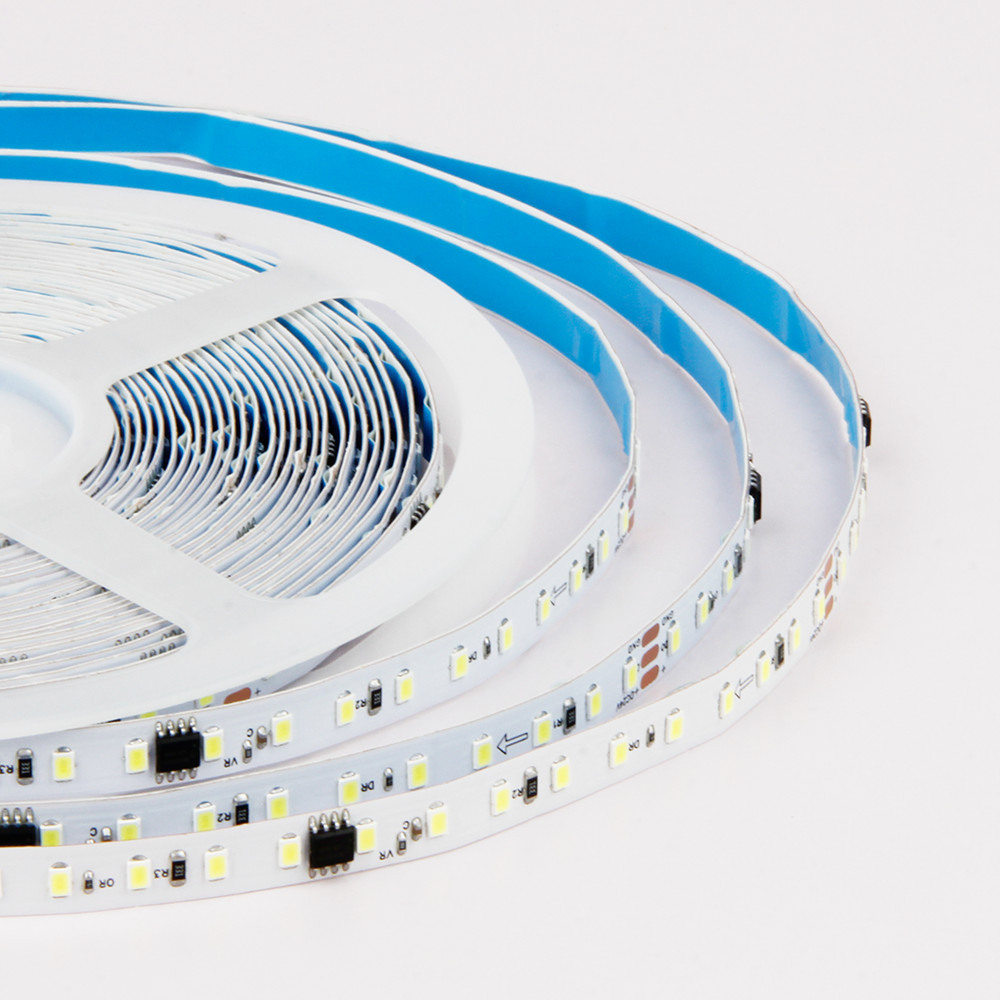

A 24 V-os, hosszabb digitális szalagos megoldásoknál a W/m adat különösen hasznos. Például a MiBOXER (Mi-Light) 10 méter Digitális LED szalag megadott adatai között 24 V, 10 méter hossz, 120 LED/m és 10 W/m szerepel, ezért a szalag teljes terhelése 100 W. Ehhez a gyakorlatban olyan 24 V-os tápegységet érdemes méretezni, amely a 20–30% tartalékot is figyelembe veszi.
Feszültségesés és kábelkeresztmetszet: mikor kell betáplálást osztani?
A feszültségesés akkor jelentkezik látványosan, amikor a LED szalag távolabbi vége halványabb, vagy színvezérelt rendszernél eltérő árnyalatot mutat. Ez főként hosszabb szakaszoknál, nagyobb teljesítménynél és vékony vezetéknél fordul elő. A 12 V-os rendszerek érzékenyebbek, mert ugyanakkora watt mellett nagyobb áram folyik.
Ökölszabályként rövidebb, néhány méteres szakaszoknál gyakran elegendő az egyoldali betáplálás, de 5 méter felett már érdemes ellenőrizni a gyártói ajánlást és a fény egyenletességét. Nagyobb terhelésnél 0,75–1,5 mm² vezeték gyakori választás, hosszabb távolságnál vagy több ampernél 2,5 mm² is indokolt lehet. Többpontos betáplálással a szalag elején és végén kiegyenlítettebb feszültség érhető el.
Elhelyezés és valós használat: hol fog működni a tápegység?

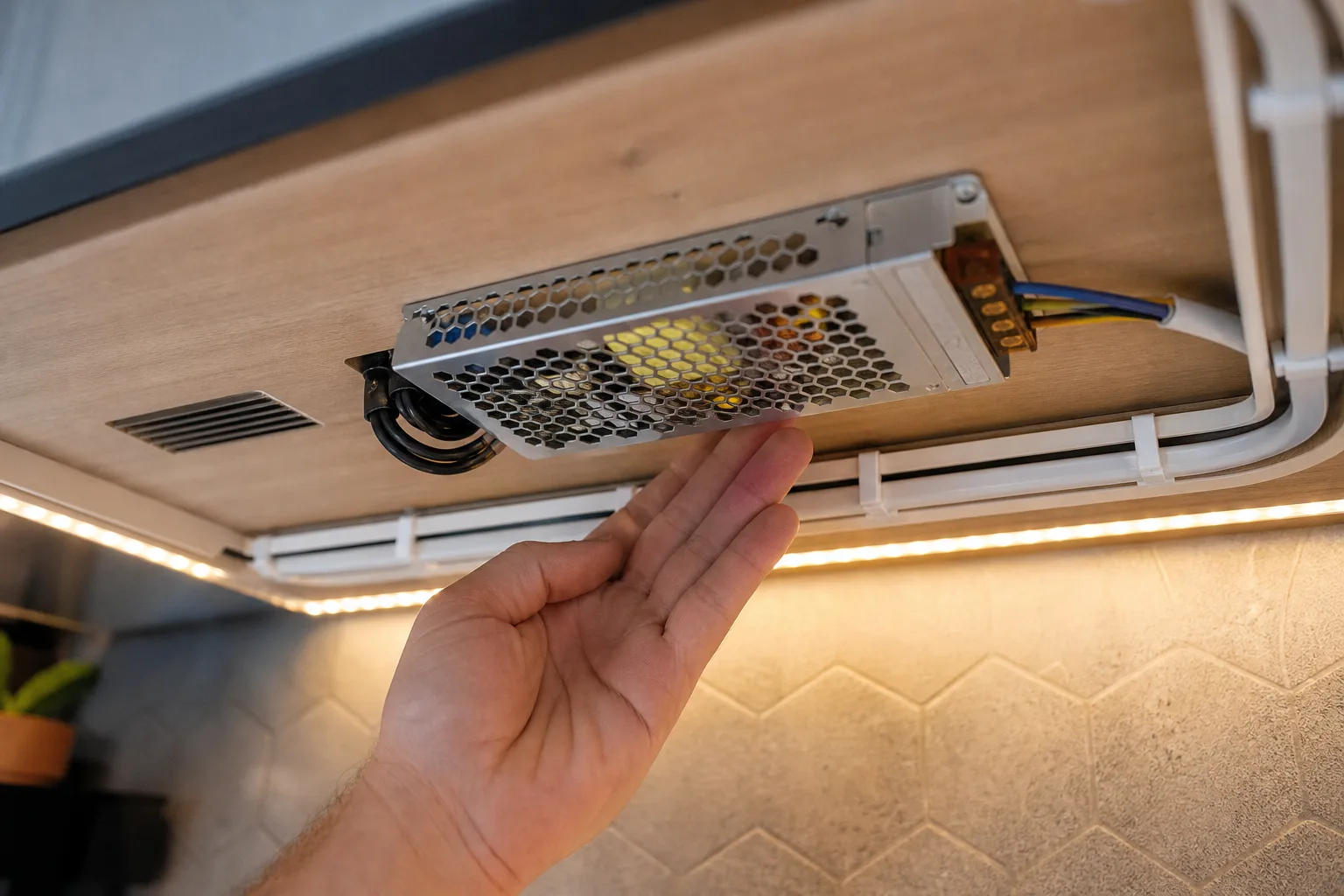

Beltéri száraz helyek: bútorvilágítás, álmennyezet, pultvilágítás
Száraz beltérben a fő szempont a megfelelő szellőzés, a rejtett, de hozzáférhető elhelyezés és az érintésvédelmi szempontból rendezett bekötés. Konyhapultnál, polcvilágításnál vagy álmennyezetnél gyakori hiba, hogy a tápegység teljesen zárt, levegőtlen üregbe kerül. A kapcsolóüzemű tápegység működés közben hőt termel, ezért a körülötte hagyott néhány centiméter szabad tér sokat számít.
Beltéri, hangulat- és színvezérelt kialakításnál olyan LED szalag is szóba jöhet, amelynél a tápegység mellett vezérlőre is szükség van. Az Avide LED Szalag 24V 10W RGB+CCT IP20 5m 24 V-os, IP20 kivitelű szalagként beltéri száraz környezethez illeszkedik; a 120°-os sugárzási szög miatt rejtett beépítésnél a fény eloszlását is érdemes a profil és a diffúzor kiválasztásával együtt megtervezni.
Kültéri és nedves környezet: terasz, kert, homlokzat, reklámtábla
Kültéren a tápegység nem csak elektromos alkatrész, hanem környezeti terhelésnek kitett egység is. Teraszon előfordulhat pára, fröccsenő víz, hőingadozás és por; kertben pedig a kábelezés mechanikai védelme is fontos. Ilyen helyre jellemzően IP65–IP67 védettségű tápegységet érdemes tervezni.
Az IP-védettség mellett a szerelési pont is lényeges. A tápegység ne kerüljön olyan helyre, ahol megállhat körülötte a víz, és a csatlakozásokhoz használjon a környezetnek megfelelő kötődobozt. Ha a LED szalag IP-védett, de a tápegység vagy a kötés nem az, a rendszer védelme a leggyengébb ponton fog múlni.
Hűtés, hozzáférhetőség és szerelhetőség: ne zárja túl kicsi dobozba
A tápegység teljesítményének egy része hőként jelenik meg, ezért a hőelvezetés gyakorlati kérdés. Egy 100 W körüli tápegység már nem ugyanazt a szerelési fegyelmet kívánja, mint egy kis dekorvilágítás adaptere. Zárt dobozban a belső hőmérséklet megemelkedhet, ami kedvezőtlen a hosszú távú működésre.

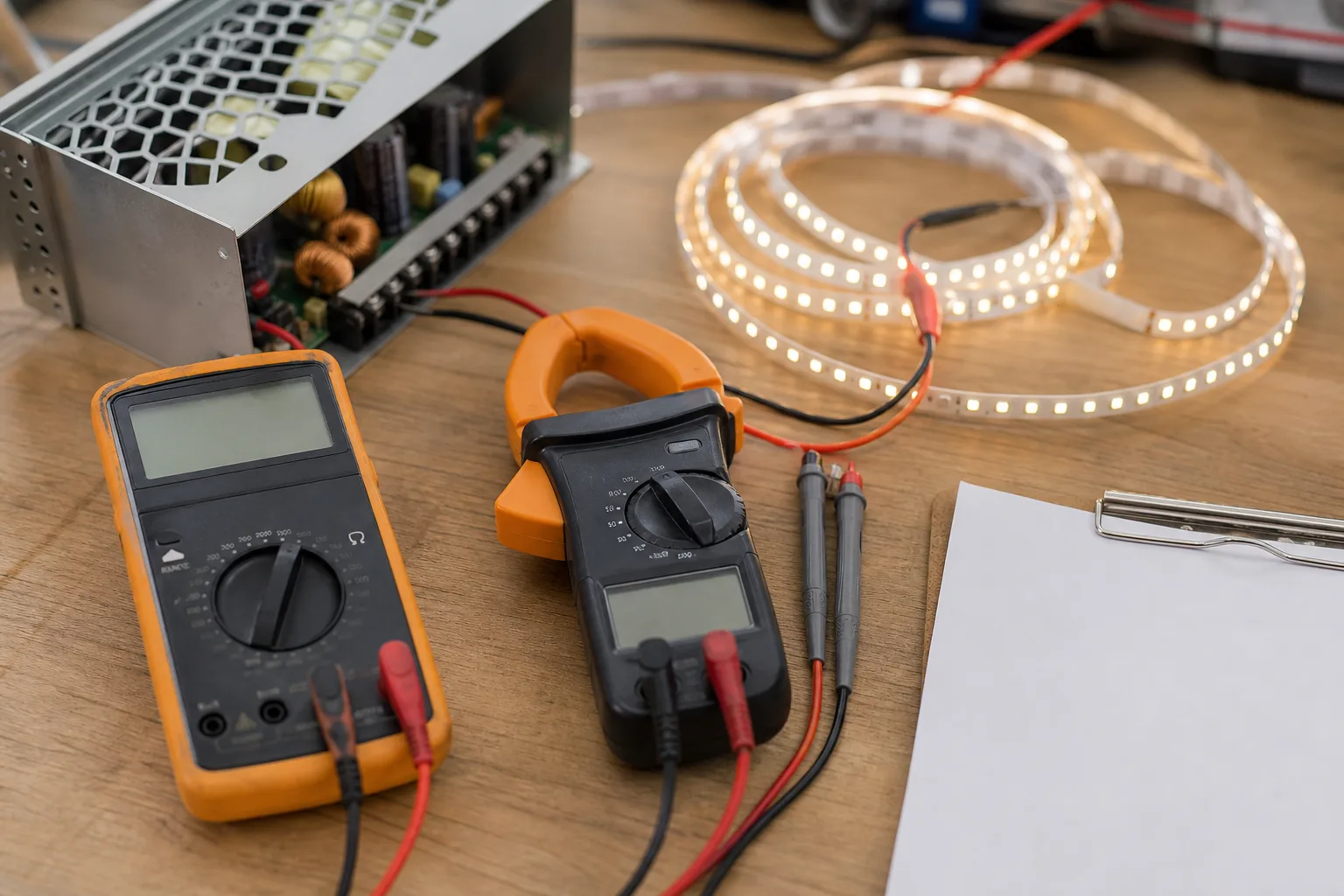

Hagyjon helyet a bekötésnek, a kábelhajlításnak és az esetleges későbbi mérésnek. Ha a tápegység álmennyezet fölé kerül, legyen hozzáférési pont; ha bútorba épül, ne legyen közvetlenül textil, szigetelőanyag vagy zsúfolt kábelköteg mellett.
Vezérlők, dimmerek és szenzorok bekötése: mire figyeljen a sorrendnél?
A vezérlés sorrendje általában: hálózati betáp, tápegység, majd a kisfeszültségű oldalon vezérlő vagy dimmer, végül a LED szalag. RGB, CCT vagy RGB+CCT rendszernél a csatornák terhelhetősége külön is számít, nem csak az összteljesítmény.
Ha 12–24 V-os RGB vezérlésre van szükség, az Avide LED Szalag 12-24V 150W RGB 24 Gombos RF Távirányító és Vezérlő olyan kiegészítő, amelynél a rendszer feszültségét és a vezérelni kívánt LED teljesítményét a megadott 150 W-os határhoz kell igazítani. A tápegységet ilyenkor nem a vezérlő helyett, hanem a vezérlővel együtt kell méretezni.

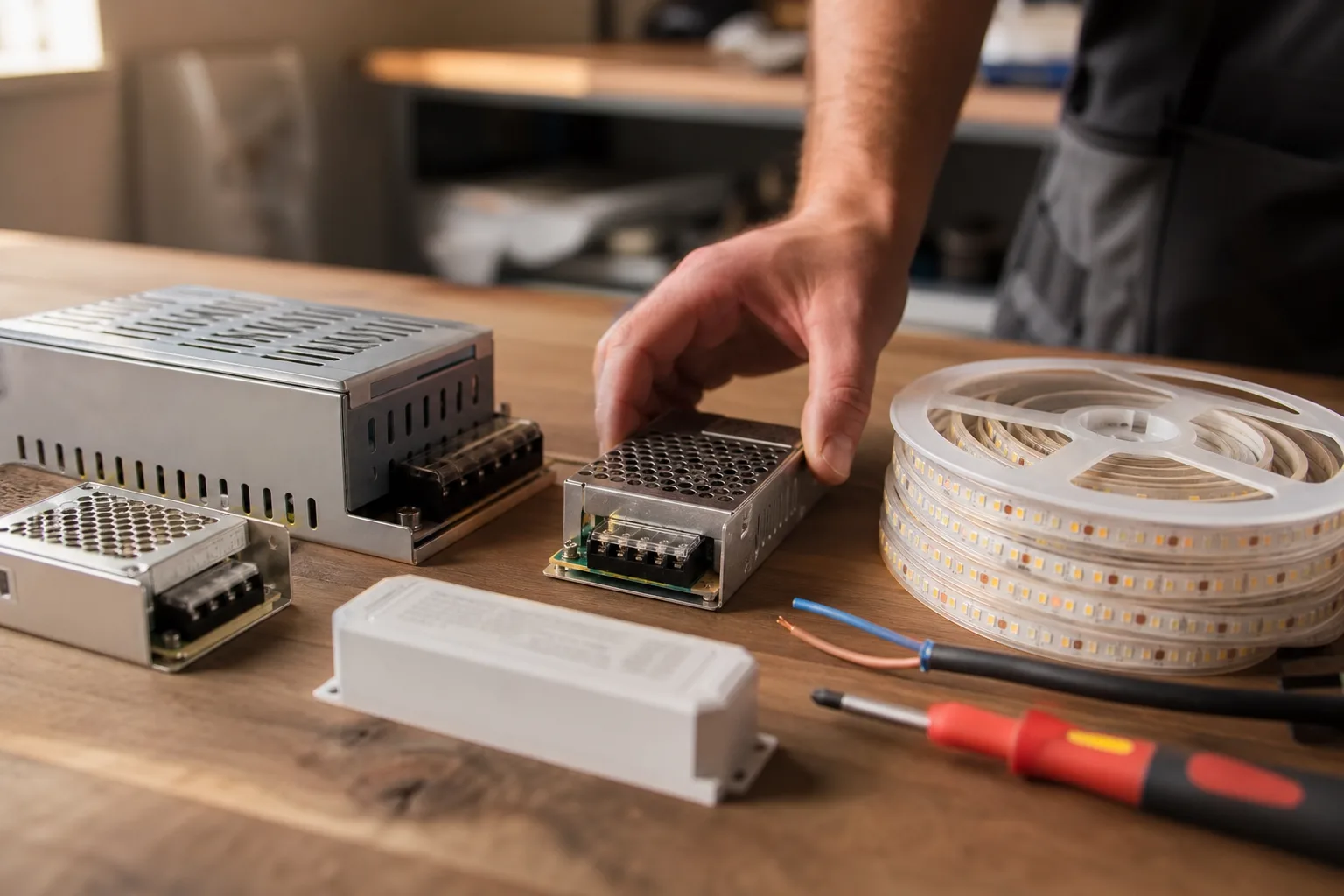

Tápegységtípusok és kivitelek: melyik mire való?
| Tápegység kivitel | Jellemző felhasználás | Fő előny | Mire figyeljen? |
|---|---|---|---|
| Nyitott, perforált házas | Szerelvénydoboz, gépészeti tér, jól szellőző beltér | Jó hőleadás | Védeni kell érintéstől, portól és nedvességtől |
| Zárt műanyag vagy fémházas | Láthatóbb vagy bútorba épített beltéri megoldás | Rendezettebb megjelenés | Ne legyen levegőtlenül bezárva |
| IP67 tápegység | Kültéri LED szalag, kert, homlokzat | Jobb védelem nedvesség és por ellen | A kábelkötések védettsége is legyen megfelelő |
| DIN sínes tápegység | Elosztószekrény, automatizálás, vezérlés | Áttekinthető szerelés | Helyigény és hűtési távolság szükséges |
Nyitott, perforált házas tápegység: jól szellőző szerelvénydobozba
A nyitott, perforált házas kapcsolóüzemű tápegység ott praktikus, ahol a szerelés nem látható, de a szellőzés biztosított. Ilyen lehet egy szerelőpanel, gépészeti tér vagy nagyobb villamos doboz. Előnye, hogy a perforált fémház segíti a hőleadást, viszont a környezetnek száraznak és védettnek kell lennie.
Ezt a típust nem célszerű laza kábelek közé, poros sarokba vagy érinthető helyre tenni. A hálózati oldal miatt a bekötést szakszerűen kell kialakítani, megfelelő rögzítéssel és tehermentesítéssel.
Zárt műanyag vagy fémházas tápegység: esztétikusabb beltéri megoldásokhoz
A zárt házas tápegységek előnye, hogy beltéri dekorvilágításnál kulturáltabban elhelyezhetők. Pultvilágításnál, vitrinnél vagy kisebb álmennyezeti rendszernél sokszor ez illeszkedik jobban a környezethez. A zárt ház azonban nem jelenti azt, hogy a készülék hűtés nélkül bárhová betehető.
Ha a tápegység bútorban kap helyet, ne szorítsa közvetlenül faelem, szigetelőanyag vagy kábelköteg közé. A hozzáférhetőség azért is fontos, mert egy későbbi LED szalag csere, dimmer beépítés vagy hibakeresés így nem igényel bontást.
IP67 vízálló tápegység: kültéri LED szalaghoz és kerti világításhoz
Az IP67 tápegység kültéri világításnál, kerti LED rendszereknél és nedvességnek kitett helyeken kerül elő. A magasabb IP-védettség a tápegységház ellenállását javítja, de a teljes rendszer csak akkor lesz megbízhatóbb, ha a kötődobozok, kábelátvezetések és csatlakozások is illeszkednek ehhez.
Kültéri LED szalaghoz a feszültség és watt mellett a kábelhossz is kritikus. Ha a tápegység távol van a fogyasztótól, a kisfeszültségű oldalon nagyobb áram és nagyobb veszteség jelentkezhet. Ilyenkor jobb lehet a tápegységet közelebb vinni a LED-hez, vagy vastagabb vezetékkel és több betáplálási ponttal dolgozni.
DIN sínes tápegység: elosztószekrénybe, automatizáláshoz és vezérléshez
A DIN sínes tápegység akkor jó választás, ha a világítás vezérlése elosztószekrényben, relékkel, automatizálási eszközökkel vagy szenzorokkal együtt történik. A DIN sín rendezett szerelést ad, a vezetékek áttekinthetők, a karbantartás egyszerűbb.
Ipari vagy épületautomatizálási környezetben gyakori a 24 V-os vezérlőfeszültség, ezért a 24 V tápegység ilyen feladatoknál sokszor logikusabb. A méretezésnél nem csak a LED fogyasztását, hanem a vezérlőelemek, relék, érzékelők és egyéb kisfeszültségű eszközök együttes áramigényét is figyelembe kell venni.
Melyik tápegység kinek ajánlott?
Rövid dekor LED szalaghoz: kompakt 12 V-os tápegység egyszerű bekötéssel
Rövid polc-, vitrin- vagy bútorvilágításhoz általában a 12 V-os rendszer könnyen átlátható. Ha a szalag néhány méter hosszú, és a fogyasztása alacsony, egy megfelelően méretezett 12 V tápegység egyszerű megoldás lehet. Itt a legfontosabb, hogy a tápegység kimenete pontosan 12 V legyen, és a teljesítményre rákerüljön a 20–30% tartalék.

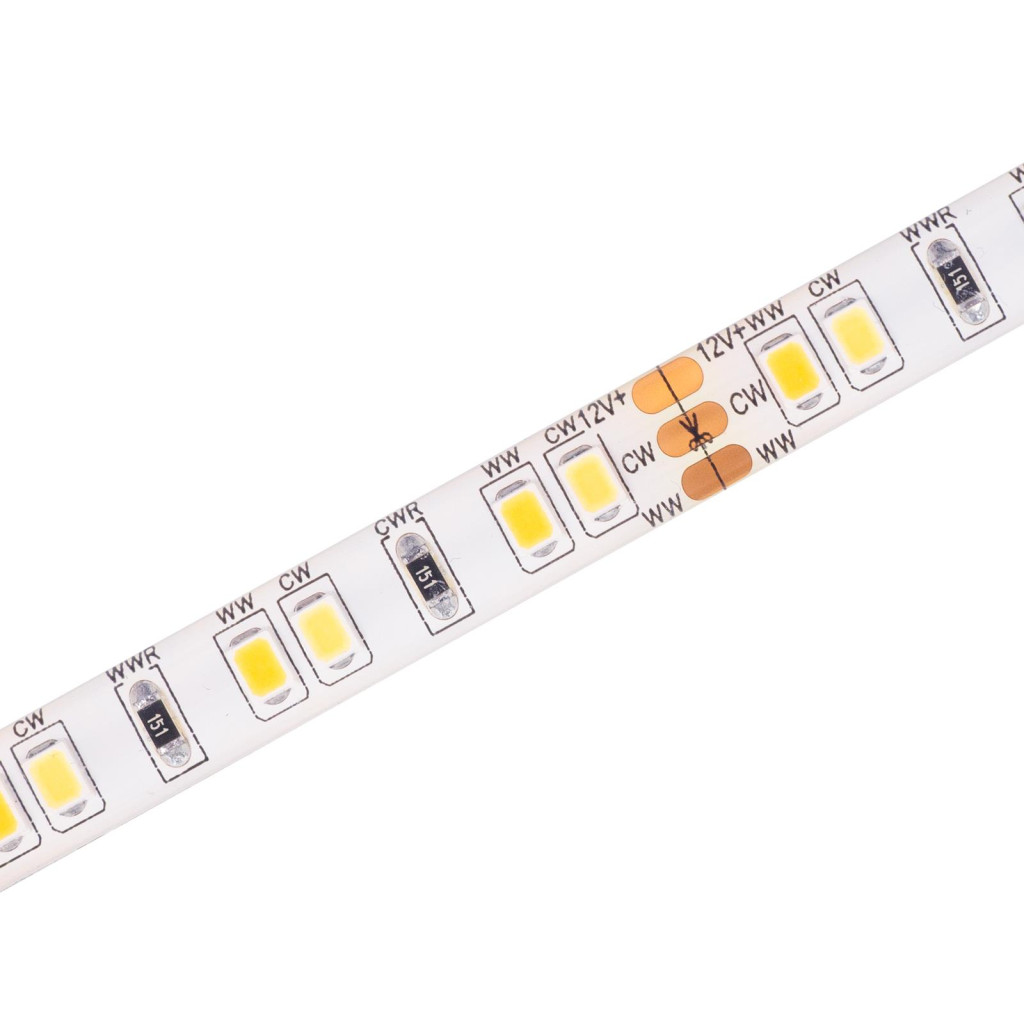

Olyan helyzetben, ahol 5 méteres, CCT funkciójú, IP65 kivitelű LED szalagra van szükség, az Avide LED Szalag 12V 9.6W CCT IP65 5m adatai alapján 12 V-os tápegységgel tervezhető. A tápegység kiválasztásakor a szalag megadott 9.6W teljesítményadatát és a tényleges bekötési kialakítást kell alapul venni.
Hosszabb vagy nagyobb fényerejű LED szalaghoz: 24 V-os, nagyobb teljesítményű megoldás
Hosszabb szakaszoknál vagy nagyobb összteljesítménynél a 24 V-os rendszer gyakorlati előnye a kisebb áram. Például 120 W terhelés 12 V-on 10 A, 24 V-on 5 A. Ez a kábelmelegedés, a feszültségesés és a betáplálási pontok száma szempontjából is lényeges.
Ha egy szalagból több szakasz működik egyszerre, a tápegység teljesítményét mindig az összesített fogyasztásra kell méretezni. Nagyobb rendszernél célszerű szakaszolni a betáplálást, és nem egy hosszú LED szalag végére bízni a teljes áramellátást.
Kerti és kültéri világításhoz: IP67-es, megfelelő tartalékkal méretezett tápegység
Kerti utak, teraszperemek, pergolák vagy homlokzati dekorvilágítás esetén a tápegység környezete sokszor fontosabb, mint a megjelenése. Ilyenkor IP67-es vagy legalább kültérre alkalmas kivitelben érdemes gondolkodni, a kábelezést pedig mechanikai és nedvesség elleni védelemmel kell kialakítani.
A kültéri tápegységet ne a talajszintre, vízgyűjtő pontra vagy zárt, napsütésben felmelegedő dobozba helyezze. A 20–30% tartalék itt is érvényes, mert a hőmérséklet-ingadozás és a hosszabb üzemidő terhelheti a rendszert.
Elektromos vezérléshez és automatizáláshoz: stabil DIN sínes ipari tápegység
Ha a világítás mozgásérzékelőkkel, időkapcsolóval, relékkel vagy automatizálási rendszerrel kapcsolódik össze, a DIN sínes kialakítás tisztább szerelési képet ad. Az elosztószekrényben a védelem, a vezérlés és a tápegység egy helyen kezelhető.
Ilyen rendszernél a LED fogyasztásán túl minden 12 V-os vagy 24 V-os segédeszköz áramfelvételét össze kell adni. A külön áramkörök, biztosítások és vezérlőmodulok kiválasztása villamossági szaktudást igényel, különösen nagyobb épület- vagy ipari környezetben.
Gyakori hibák tápegység vásárlása előtt
Tartalék nélküli méretezés
Ha a LED fogyasztása 100 W, és pontosan 100 W-os tápegység kerül mellé, a tápegység tartósan a határán dolgozhat. Ez melegedést és instabil működést okozhat. Kerülje el úgy, hogy legalább 120–130 W körüli kapacitással számol.
Rossz feszültség párosítása
A 12 V-os LED szalaghoz nem jó a 24 V tápegység, és fordítva sem. A teljesítményt lehet túlméretezni, a feszültséget nem. Vásárlás előtt ellenőrizze a LED szalag címkéjét, adatlapját és a vezérlő bemeneti feszültségét.
IP-védettség figyelmen kívül hagyása
Beltéri IP20 tápegység párás, kültéri vagy poros helyen nem megfelelő választás. A hiba gyakran csak később, oxidált kötéseknél vagy instabil működésnél derül ki. Kültérre és nedves környezetbe tervezzen IP65–IP67 szintű védelmet a teljes bekötési láncon.
Túl hosszú egyoldali betáplálás
Hosszú LED szalagnál a távoli vég halványabb lehet, ha az áram csak az egyik oldalról érkezik. Ez nem feltétlenül tápegységhiba, hanem vezeték- és szalagellenállási probléma. Több betáplálási ponttal, vastagabb vezetékkel és 24 V-os rendszerrel csökkenthető a jelenség.
Dimmelés kompatibilitásának kihagyása
Nem minden tápegység dimmelhető, és nem mindegy, hogy a dimmelés a hálózati oldalon vagy a kisfeszültségű oldalon történik. LED szalagnál gyakori megoldás a tápegység utáni PWM dimmer vagy vezérlő. Vásárlás előtt ellenőrizze, hogy a tápegység, a dimmer és a LED szalag azonos feszültségrendszerben működik-e.
Gyakran ismételt kérdések
Kell-e vízálló tápegység, ha csak fedett teraszon használom?
Fedett teraszon is lehet pára, por, hőingadozás és oldalról érkező csapadék. Ha a tápegység nem teljesen száraz, zárt beltéri környezetben van, érdemes kültérre alkalmas, magasabb IP-védettségű kivitelt választani. A kötéseket és kábelátvezetéseket ugyanúgy védeni kell.
Egy tápegységről több LED szalag vagy vezérlő is működtethető?
Igen, ha azonos feszültségű rendszerekről van szó, és az összesített teljesítmény nem lépi túl a tápegység tartalékkal számolt kapacitását. Több vezérlőnél a csatornák terhelhetőségét külön is ellenőrizni kell. A kábelezést úgy kell kialakítani, hogy minden szakasz megfelelő feszültséget kapjon.
Mit jelent az, hogy kapcsolóüzemű tápegység?
A kapcsolóüzemű tápegység a hálózati feszültségből hatékonyan állít elő alacsonyabb egyenfeszültséget, például 12 V-ot vagy 24 V-ot. LED világításnál ez elterjedt megoldás, mert kis méret mellett nagyobb teljesítmény leadására képes. A kiválasztásnál a kimeneti feszültség, wattérték, IP-védettség és szerelési kivitel számít.
Mikor kell állandó áramú LED driver?
Állandó áramú LED driver akkor kell, ha a LED modul vagy lámpatest ezt írja elő. Ilyenkor a kimeneti áram, például 350 mA vagy 700 mA a meghatározó adat. LED szalaghoz viszont jellemzően állandó feszültségű 12 V vagy 24 V tápegység szükséges.
Elég, ha a tápegység wattban nagyobb, mint a LED fogyasztása?
A nagyobb watt önmagában nem elég, mert a feszültségnek pontosan egyeznie kell. Egy 24 V-os, nagy teljesítményű tápegység nem használható 12 V-os LED szalaghoz. Ha a feszültség megfelelő, a nagyobb teljesítményű tápegység tartalékot adhat, de a bekötést és a vezérlő terhelhetőségét is ellenőrizni kell.
Mikor érdemes szakembert bevonni?
Ha a tápegység hálózati bekötésű, kültérre kerül, elosztószekrénybe épül, vagy több áramkört és vezérlést lát el, célszerű villamossági szakember segítségét kérni. Ugyanez igaz nagyobb teljesítményű rendszereknél és automatizálási feladatoknál. A szakszerű méretezés és szerelés csökkenti a hibás bekötés kockázatát.
Összegzés
A jó tápegység kiválasztása mérhető adatokon múlik: egyező feszültség, megfelelő watt- és amperérték, 20–30% tartalék, a környezethez illő IP-védettség és átgondolt kábelezés. Ha LED szalaghoz, kültéri világításhoz vagy vezérelt rendszerhez keres megoldást, a Lumtech világítástechnikai kínálatában a LED szalagok, vezérlők és tápegységek összehangolásával érdemes tervezni.
