Tápegység LED szalaghoz: így válassz biztosan megfelelő típust
Számold ki gyorsan, milyen LED szalag tápegység kell: 12V/24V, watt, tartalék, IP védelem és ajánlott típusok egy helyen.
A LED szalag látványos és praktikus megoldás, de csak akkor működik stabilan, ha a hozzá választott tápegység feszültsége, teljesítménye és kivitele is illik a rendszerhez. A rosszul méretezett LED szalag tápegység villogást, melegedést, fényerőcsökkenést vagy idő előtti meghibásodást okozhat.
Tartalom
- Röviden: milyen tápegység LED szalaghoz való?
- Mérhető szempontok: feszültség, teljesítmény és tartalék
- Hossz, bekötés és elhelyezés a gyakorlatban
- Kivitel szerinti különbségek: melyik tápegységház mire jó?
- Melyik tápegység kinek ajánlott használati helyzet szerint?
- Gyakori hibák vásárlás előtt
- Gyakran ismételt kérdések
Kulcs tanulságok
- A LED szalaghoz való tápegység DC kimenete mindig egyezzen a szalag névleges feszültségével: jellemzően 12V DC vagy 24V DC.
- A szükséges teljesítmény alapképlete: W/m × méter = watt, erre érdemes 20–30% teljesítménytartalékot ráhagyni.
- Hosszabb szalagoknál a feszültségesés miatt több betáplálási pont vagy 24V-os rendszer lehet praktikusabb.
- Kültérre és párás helyre nem elég a nagyobb teljesítmény: megfelelő IP-védettségű tápegység és szakszerű szerelés kell.
- Dimmer, RGB vezérlő vagy CCT vezérlő használatakor nemcsak a tápegységet, hanem a vezérlő terhelhetőségét is ellenőrizni kell.
Röviden: milyen tápegység LED szalaghoz való?
A gyors válasz: azonos feszültség, elegendő watt, 20–30% tartalék
A megfelelő tápegység LED szalaghoz három adatból választható ki: feszültség, teljesítmény és környezeti védelem. Ha a LED szalag 12V DC-s, akkor 12V DC kimenetű tápegység kell hozzá; ha 24V DC-s, akkor 24V DC kimenetű. A 230V AC bemenet a hálózati oldal, a LED szalagot viszont a tápegység alacsony feszültségű DC kimenetére kell kötni.
A teljesítményt nem érzésre kell választani. Ha egy szalag 9,6 W/m fogyasztású, és 5 métert használ belőle, akkor az alapigény 48 W. Erre jön a tartalék: 20–30% ráhagyással már inkább körülbelül 60–65 W körüli tápegységben érdemes gondolkodni. Ez nem azért kell, hogy a szalag „erősebben” világítson, hanem azért, hogy a tápegység ne folyamatosan a határán működjön.
Mikor válasszon 12V-os, és mikor 24V-os tápegységet?
A 12V tápegység LED szalaghoz rövidebb bútorvilágításoknál, polcoknál, konyhapultoknál gyakori választás. Általános ökölszabályként 12V-os szalagoknál 5 méter körül már érdemes figyelni a betáplálásra, főleg nagyobb W/m értéknél. Rövid szakaszoknál egyszerűbb lehet a kiegészítők kiválasztása, mert sok vezérlő, dimmer és szenzor készül 12V-os rendszerekhez.
A 24V LED tápegység hosszabb, egybefüggő világításoknál előnyös, mert ugyanakkora teljesítménynél kisebb áramerősséggel dolgozik, így kisebb lehet a feszültségesés. Lakásban rejtett mennyezeti dekorvilágításnál, üzlethelyiségben vagy hosszabb pultoknál gyakran praktikusabb a 24V DC rendszer. A döntés alapja mindig a LED szalag névleges feszültsége: 12V-os szalaghoz nem választható 24V-os tápegység, és fordítva sem.
A legfontosabb vásárlási ellenőrzőlista rendelés előtt
- Ellenőrizze a LED szalag névleges feszültségét: 12V DC vagy 24V DC szerepeljen a termékadatokban.
- Számolja ki a fogyasztást: a W/m értéket szorozza meg a ténylegesen beépített méterrel.
- Adjon hozzá 20–30% tartalékot, különösen zárt helyre szerelt vagy hosszabb ideig működő világításnál.
- Nézze meg, kell-e LED dimmer, RGB vezérlő, CCT vezérlő, mozgásérzékelő vagy kapcsoló a rendszerbe.
- Válasszon a helyszínhez illő védettséget: száraz beltérbe jellemzően IP20, kültérre vagy nedvesebb környezetbe magasabb IP-védelem szükséges.
- Tervezze meg a bekötést: hosszabb szakaszoknál számoljon párhuzamos betáplálással vagy több betáplálási ponttal.
Mérhető szempontok: feszültség, teljesítmény és tartalék

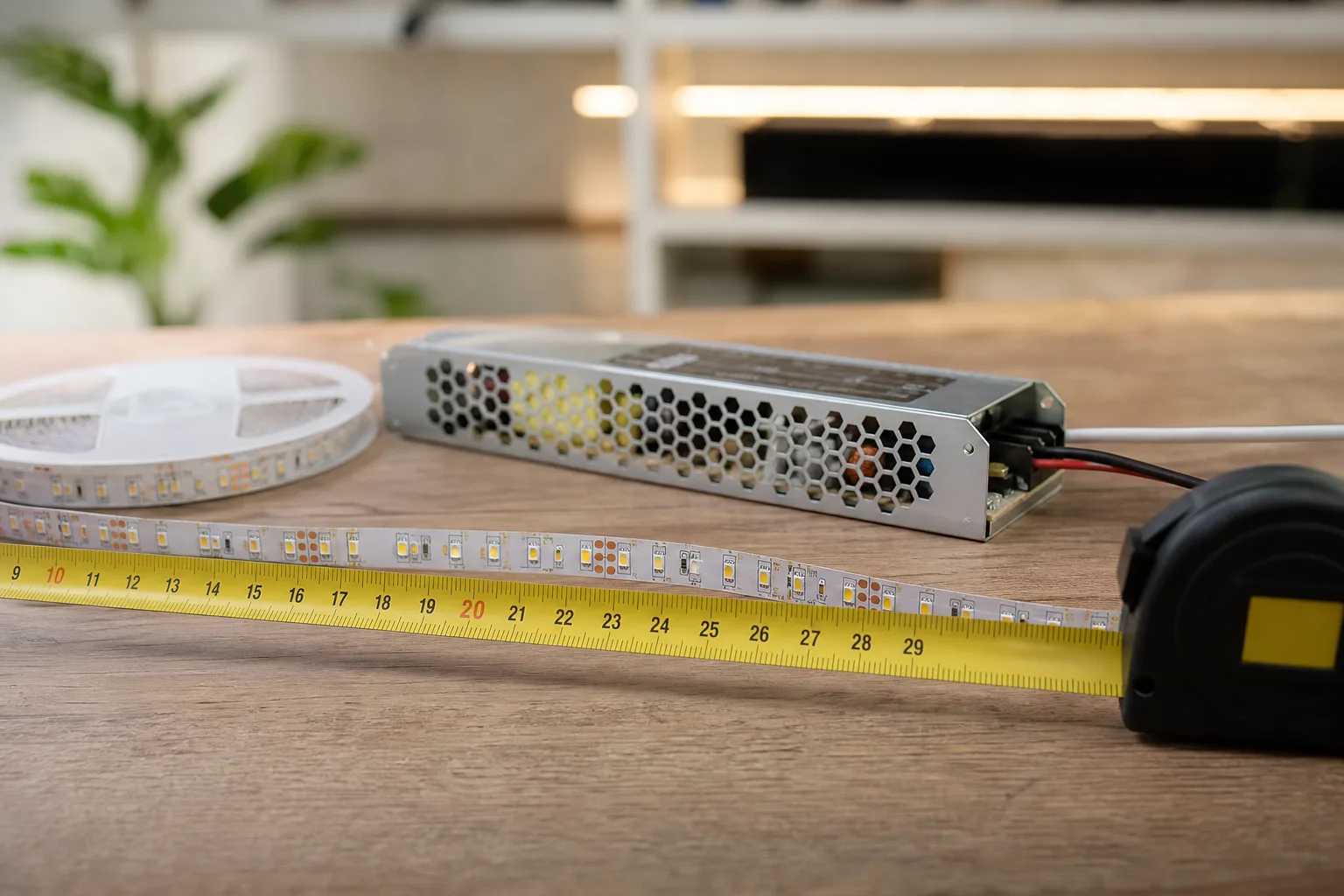

Teljesítmény számítása: W/m × méter = szükséges watt
A LED szalag teljesítmény számítás alapja a méterenkénti fogyasztás. Tipikus értékek: 4,8 W/m visszafogott dekorfényhez, 9,6 W/m erősebb hangulat- vagy kiegészítő világításhoz, 14,4 W/m intenzívebb fényhez, és 19,2–24 W/m körüli érték nagyobb fényigényhez. Ezek általános tartományok; mindig az adott szalag adata a mérvadó.
Példa: 3 méter 9,6 W/m-es szalag fogyasztása 28,8 W. Ugyanez 5 méteren 48 W, 10 méteren pedig 96 W. Ha a rendszer RGB, RGBW vagy CCT, a maximális teljesítményt kell alapul venni, nem azt, hogy a mindennapokban ritkán használja teljes fényerőn.
Miért kell 20–30% teljesítménytartalék a stabil működéshez?
A kapcsolóüzemű tápegység akkor dolgozik kedvezőbben, ha nem állandóan a névleges teljesítménye legfelső határán üzemel. A 20–30% tartalék segít abban, hogy a tápegység kevésbé melegedjen, és a rendszer stabilabb maradjon hosszabb használat közben. Ez különösen fontos zárt bútorban, álmennyezetben vagy gyengébben szellőző szerelési helyen.
Ha a számított igény 72 W, akkor nem célszerű pontosan 72 W-os tápegységet keresni. Ilyenkor a tartalékkal számolt igény nagyjából 86–94 W, tehát a következő megfelelő teljesítménykategória lehet logikus. A túl kicsi tápegység lekapcsolhat, zúghat, villogást okozhat, vagy tartósan túlterhelt állapotban működhet.
Amper és watt kapcsolata: mikor számít az áramerősség?
Az összefüggés egyszerű: watt = volt × amper. Visszafelé számolva: amper = watt / volt. Egy 60 W-os 12V-os rendszer áramerőssége körülbelül 5 A, míg ugyanekkora teljesítmény 24V-on körülbelül 2,5 A. Ezért hosszabb rendszereknél a 24V-os megoldás kábelezési szempontból kedvezőbb lehet.
Az áramerősség a vezetékeknél és a vezérlőknél is számít. Kis teljesítményű rövid szakaszokhoz gyakran elegendő a kisebb keresztmetszetű vezeték, de nagyobb terhelésnél célszerű 0,75–1,5 mm² közötti vezetékezésben gondolkodni a távolság és az áram függvényében. Hosszú vezetékszakasznál vagy nagy áramnál a túl vékony vezeték melegedhet és feszültségesést okozhat.
Tipikus értéktartományok rövid, közepes és hosszú LED szalaghoz
Rövid, 1–3 méteres szakasznál általában 5–40 W közötti teljesítményigény jellemző, attól függően, hogy dekorfényről vagy erősebb munkafényről van szó. Közepes, 4–5 méteres rendszernél gyakori a 20–100 W közötti tartomány. Hosszabb, 8–10 méteres vagy ennél nagyobb kiépítésnél a szükséges teljesítmény könnyen 100 W fölé mehet.
A hossz növekedésével nemcsak a watt lesz fontosabb, hanem a betáplálás módja is. Egy 10 méteres szalagot nem mindig célszerű egyetlen végéről megtáplálni, még akkor sem, ha a tápegység teljesítményben elég lenne. Ilyenkor a feszültségesés miatt a tápegység kiválasztása mellett a bekötési tervet is át kell gondolni.

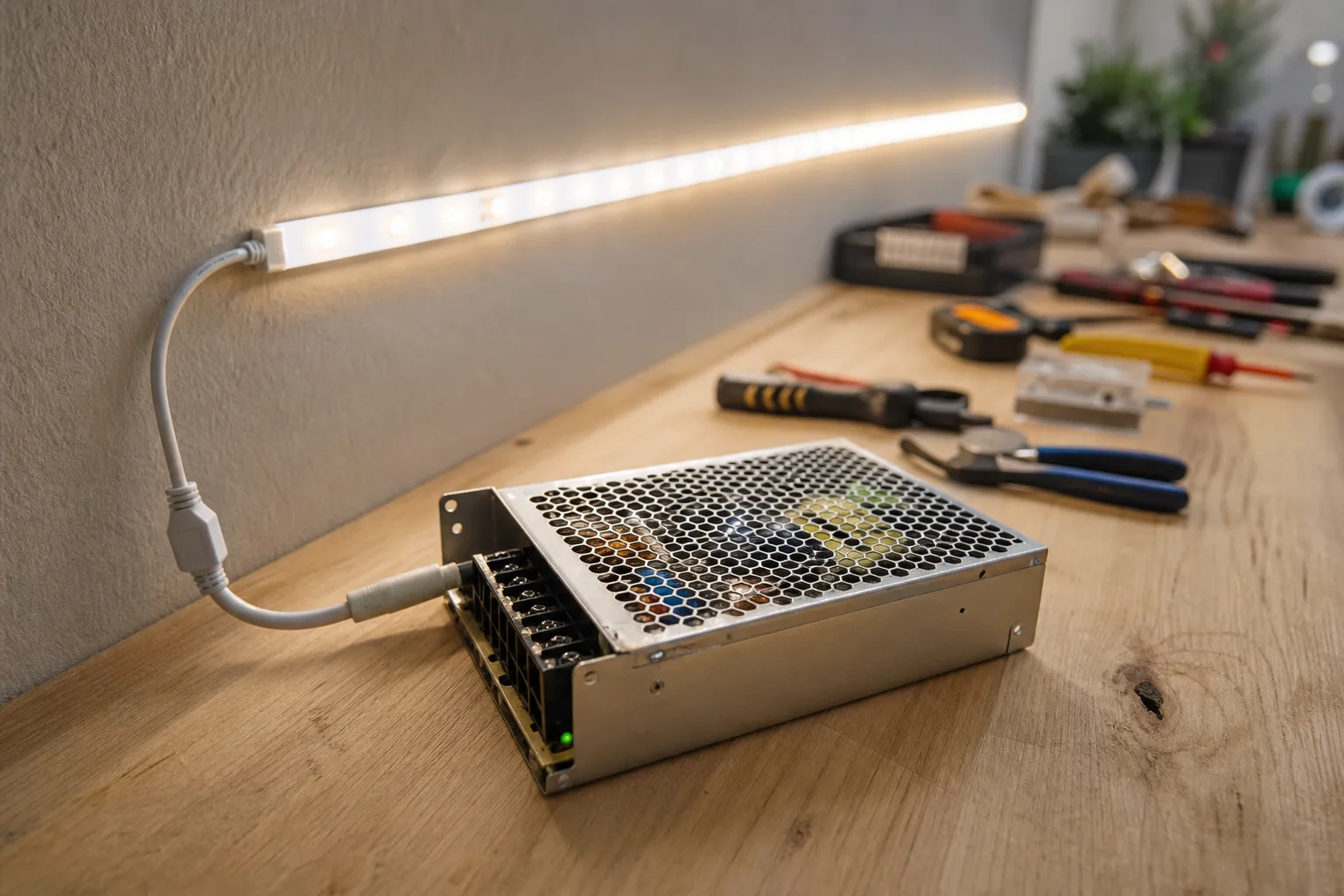

Hossz, bekötés és elhelyezés a gyakorlatban
Feszültségesés hosszabb szalagoknál: mikor kell több betáplálási pont?
A feszültségesés azt jelenti, hogy a szalag végén kisebb feszültség jut a LED-ekhez, mint az elején. Ennek látható jele lehet, hogy a szalag távolabbi része halványabb, vagy RGB szalagnál a színek nem egyformák a teljes hosszon. 12V-os rendszernél ez hamarabb jelentkezhet, mert ugyanakkora teljesítményhez nagyobb áram tartozik.
Általános gyakorlat, hogy 5 méter körüli 12V-os szakasznál már ellenőrizni kell, szükséges-e kétoldali betáplálás. 24V-os rendszernél 10 méter körül is működhet stabilabban a rendszer, de nagy W/m értéknél ott is indokolt lehet több ponton megtáplálni. A párhuzamos betáplálás lényege, hogy a tápegységről külön vezetékek mennek a szalag különböző pontjaira, nem pedig a szalag vezeti végig az összes áramot.
Hová kerüljön a tápegység, hogy ne melegedjen túl?
A tápegység hőt termel, ezért nem szerencsés teljesen zárt, levegőtlen dobozba szorítani. Beltérben legalább néhány centiméter szabad helyet érdemes hagyni körülötte, és kerülni kell a hőszigetelő anyagok közvetlen érintését. Fémházas, perforált modelleknél a szellőzőnyílásokat nem szabad letakarni.
A 230V AC oldali bekötésnél fontos a biztonságos szerelés. Fix bekötésű tápegységnél a hálózati oldalt csak megfelelő hozzáértéssel szabad szerelni; bizonytalan esetben villanyszerelő bevonása javasolt. A DC oldalon is figyelni kell a polaritásra: a pozitív és negatív vezeték felcserélése miatt a LED szalag nem megfelelően működhet.
Beltéri és kültéri elhelyezés: IP20, IP44, IP67 választása
Az IP20 védettség száraz beltéri környezetre való, ahol a tápegységet nem éri fröccsenő víz vagy magas páraterhelés. Konyhaszekrény felső részében, nappali álmennyezetben vagy száraz technikai térben megfelelő lehet, ha a szellőzés is megoldott. Az IP44 fröccsenő víz elleni alapvető védelemre utal, de kültéri LED rendszereknél gyakran ennél magasabb szint szükséges.
Az IP67 védettségű vízálló LED tápegység kültéri és nedvesebb környezetben jöhet szóba, például terasz, fedett kerti rész vagy párásabb hely esetén. Fontos, hogy az IP-védelem csak akkor ér valamit, ha a csatlakozások, kötődobozok és kábelbevezetések is megfelelően védettek. Egy vízálló tápegység mellett egy rosszul szigetelt kötés továbbra is hibaforrás.
Dimmer, kapcsoló és RGB vezérlő helye a bekötési sorrendben
A tipikus sorrend: 230V AC hálózat, tápegység, majd a DC oldalon dimmer vagy vezérlő, végül a LED szalag. A LED dimmer és az RGB vezérlő általában nem a hálózati oldalra kerül, hanem a tápegység és a szalag közé. A vezérlő feszültségének egyeznie kell a rendszerrel, terhelhetőségének pedig el kell bírnia a szalag teljesítményét.
RGB vagy RGBW szalagnál több csatorna dolgozik, ezért nemcsak az összteljesítmény számít, hanem a vezérlő csatornánkénti terhelhetősége is. CCT szalagnál a hideg és meleg fehér csatornák vezérlése miatt szintén kompatibilis vezérlő kell. Ha mozgásérzékelő vagy kapcsoló is kerül a rendszerbe, annak áramterhelhetőségét ugyanúgy ellenőrizni kell, mint a tápegységét.
Kivitel szerinti különbségek: melyik tápegységház mire jó?
Dugaljas adapter tápegység kisebb LED szalagokhoz
A dugaljas adapter egyszerű megoldás lehet rövid, kis teljesítményű LED szalagokhoz, ahol nincs szükség fix elektromos kiépítésre. Jellemzően bútorvilágításhoz, vitrinekhez vagy kisebb dekorációhoz praktikus, ha a tápegység teljesítménye elegendő és a DC csatlakozó illeszkedik a rendszerhez. A teljesítményigény itt is számít: egy 12 W-os szalaghoz tartalékkal együtt nem célszerű 12 W névleges tápegységet választani.

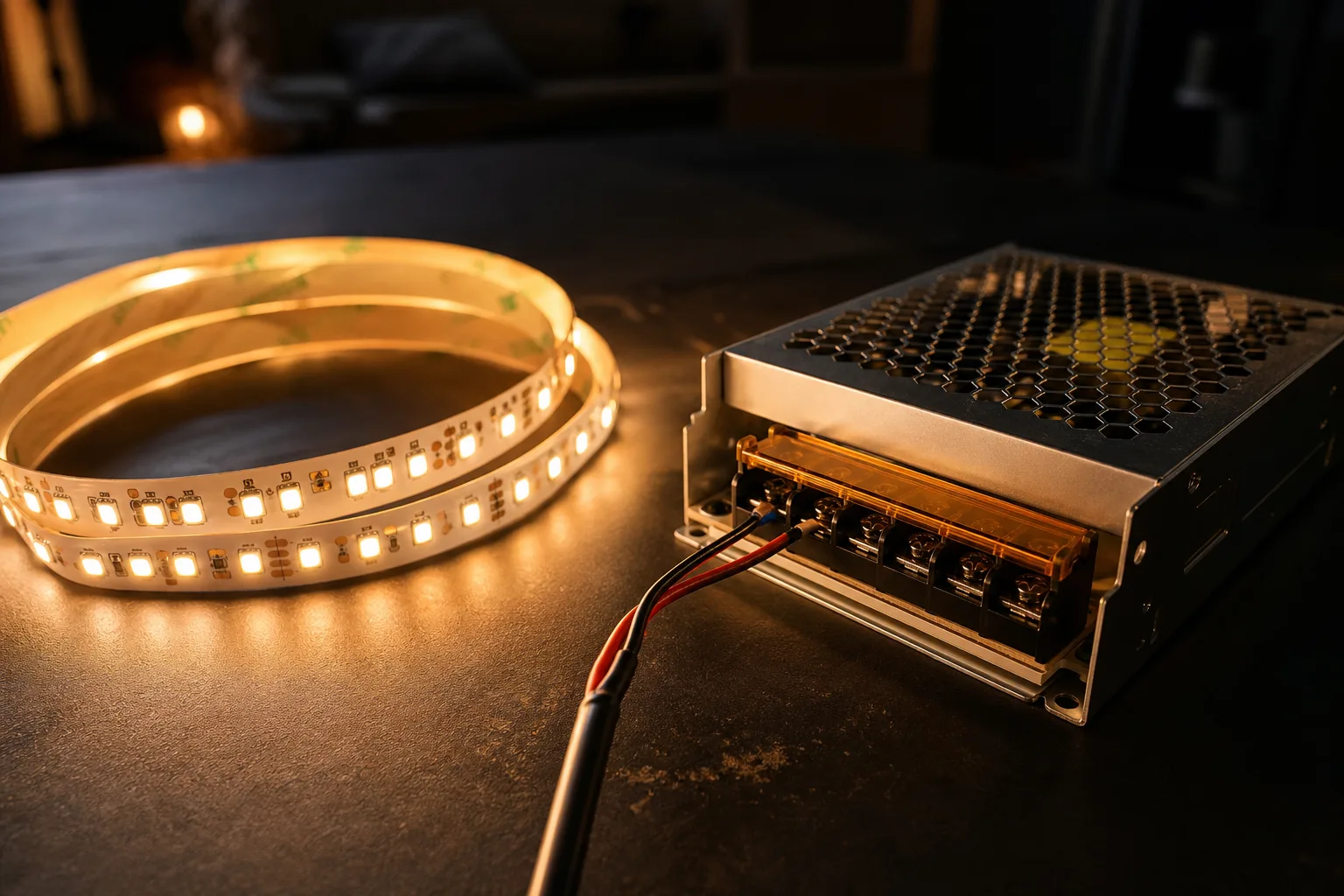

Fémházas, perforált tápegység nagyobb teljesítményhez
A fémházas, perforált kapcsolóüzemű tápegység nagyobb teljesítményű rendszereknél gyakori. Előnye, hogy jól szerelhető, többféle teljesítményben elérhető, és fix világítási kiépítéseknél átláthatóan beköthető. Hátránya, hogy általában csak száraz, védett helyen használható, és a perforáció miatt nem való poros, nedves vagy fröccsenő víznek kitett környezetbe.
Vízálló LED tápegység kültéri és párás helyekre
Kültéri LED szalagos megoldásnál a tápegység háza legalább olyan fontos, mint a wattérték. Ha a tápegység esőnek, párának vagy fröccsenő víznek kitett helyre kerül, IP67 jellegű kivitelben érdemes gondolkodni. A vízálló kivitel általában zártabb házat jelent, ezért a hőelvezetésre és a szerelési környezetre itt is figyelni kell.
Szerelhető és ipari jellegű tápegységek fix kiépítéshez
Üzlethelyiségben, műhelyben vagy nagyobb lakossági projektben gyakran szerelhető, fixen rögzített tápegységre van szükség. Ilyenkor fontos a hozzáférhetőség: a tápegység ne kerüljön olyan helyre, ahol karbantartáskor csak bontással érhető el. Nagyobb rendszereknél több kisebb tápegység használata is átgondolható, ha így rövidebb DC vezetékezés és kisebb feszültségesés érhető el.
| Tápegység-kivitel | Tipikus helyzet | Fő előny | Mire figyeljen? |
|---|---|---|---|
| Dugaljas adapter | Rövid beltéri LED szalag | Egyszerű csatlakoztatás | DC csatlakozó és teljesítménytartalék |
| Perforált fémházas | Nagyobb beltéri rendszer | Jó szerelhetőség | Szellőzés és érintésvédelem |
| Vízálló házas | Kültér, párásabb környezet | Magasabb környezeti védelem | Védett kötések és hőelvezetés |
| Szerelhető ipari jellegű | Fix kiépítés, műhely, üzlet | Átlátható rendszerépítés | Hozzáférhető elhelyezés |
Melyik tápegység kinek ajánlott használati helyzet szerint?
Konyhapult, polc és bútorvilágítás rövidebb szakaszokhoz
Rövidebb beltéri szakaszoknál a 12V-os rendszer gyakran kézenfekvő, mert egyszerűen méretezhető és sok kiegészítő illeszthető hozzá. Ha egyszínű LED szalagot szeretne automatikus kapcsolással használni, a DC csatlakozós, 30 másodperces mozgásérzékelős Avide LED szalag kiegészítő olyan helyzetben hasznos, ahol a kézi kapcsolást szeretné kiváltani. A tápegység kiválasztásánál ilyenkor a szalag fogyasztása mellett a szenzor terhelhetőségét is ellenőrizni kell.
Rejtett mennyezeti vagy hosszabb dekorvilágítás lakásban
Mennyezeti peremfényeknél és hosszabb dekorvilágításnál a szalag hossza miatt már a feszültségesés is döntési tényező. Egy 10 méteres, 12V-os, 6400K színhőmérsékletű és IP65 jelölésű szalag, például az Avide LED Szalag 12V 4.8W 6400K IP65 10m esetén nem elég csak a névleges feszültséget nézni. A tápegységet a tényleges beépített hossz és a szalag teljesítményadata alapján kell méretezni, a betáplálási pontokat pedig előre meg kell tervezni.
Kültéri, terasz- és kerti LED szalagos megoldásokhoz
Kültéren a tápegység és a szalag védettsége együtt számít. Egy IP65 jelölésű, 12V-os RGB+W szalag, például az Avide LED Szalag 12V 12W RGB+W(6000K) IP65 5m tervezésekor a tápegységnél is kültéri vagy védett elhelyezésben kell gondolkodni. A kötéseket, toldásokat és a vezérlő elhelyezését ugyanúgy védeni kell, mert a nedvesség gyakran nem magán a szalagon, hanem a csatlakozási pontokon okoz problémát.
RGB, RGBW vagy dimmelhető LED szalag vezérlővel
Szabályozható rendszernél a tápegység után olyan vezérlőre van szükség, amely feszültségben és teljesítményben is illik a LED szalaghoz. A 12–24V-os, 144W megadással szereplő Avide LED Szalag 12-24V 144W Fényerőszabályzó 5 Gombos RF Távirányító olyan tervezési helyzethez kapcsolható, ahol fényerőszabályzást szeretne RF távirányítóval. A tápegységnek a teljes LED szalag terhelését, a vezérlőnek pedig a rákötött áramkört kell elbírnia.
CCT szalagokhoz, zónás vezérléshez és üzleti projektekhez
CCT szalagoknál a hideg és meleg fehér fény arányát külön vezérlés szabályozza. Egy 12V-os, CCT jelölésű, IP20-as, 5 méteres szalag, például az Avide LED Szalag 12V 9.6W CCT IP20 5m száraz beltéri projektekhez illeszkedik, ahol a tápegység 12V DC kimenetű legyen. Ha több zónát szeretne kezelni, az Avide LED szalag kiegészítő - 3- zónás CCT vezérlő távirányítóval CLED és SMD szalaghoz alkalmas CCT vezérlőként olyan rendszerbe illik, ahol a vezérlés igénye már a tápegység méretezésekor ismert.
Gyakori hibák vásárlás előtt
Az első hiba a feszültség keverése. Ha 12V-os LED szalaghoz 24V-os tápegységet választ, az nem kompatibilis megoldás; ha 24V-os szalagot 12V-ról próbál működtetni, a rendszer nem a tervezett módon működik. Ezt a hibát a termékadatokban szereplő DC feszültség ellenőrzésével lehet elkerülni.
A második hiba a tartalék nélküli méretezés. A pontosan kiszámolt wattértékre választott tápegység tartós használatnál túlterhelődhet. Mindig számoljon 20–30% ráhagyással, különösen 5 méter feletti szakaszoknál.
A harmadik hiba az egyoldali betáplálás hosszú szalagnál. Ilyenkor a szalag vége halványabb lehet, mert a vezetősávokon esik a feszültség. Kétoldali vagy többpontos betáplálással ez mérsékelhető.
A negyedik hiba a rossz IP-védettség. IP20-as tápegységet ne tegyen fröccsenő víznek vagy párának kitett helyre. Kültérnél a tápegység, a kötődoboz és a csatlakozások védettségét együtt kell kezelni.
Az ötödik hiba a vezérlő figyelmen kívül hagyása. Dimmer, RGB vezérlő vagy CCT vezérlő esetén a vezérlő is lehet szűk keresztmetszet. Ellenőrizze a feszültséget, a maximális wattot és szükség esetén a csatornánkénti terhelhetőséget.
A hatodik hiba a rossz elhelyezés. A tápegység ne legyen hőszigetelésbe zárva, ne takarja bútorlap vagy textil, és legyen hozzáférhető későbbi ellenőrzéshez. A jobb szellőzés gyakran egyszerűbb és biztonságosabb működést eredményez.
Gyakran ismételt kérdések
Mi történik, ha túl kicsi tápegységet választok?
A túl kicsi tápegység túlterhelődhet, melegedhet, villogást vagy lekapcsolást okozhat. A LED szalag nem feltétlenül a névleges fényerővel működik, főleg hosszabb szakaszon. A megoldás a W/m × méter számítás és a 20–30% teljesítménytartalék alkalmazása.
Baj, ha a tápegység nagyobb wattos, mint amennyi kell?
Önmagában nem baj, ha a tápegység nagyobb névleges teljesítményű, mint a LED szalag igénye, feltéve hogy a feszültsége azonos. A LED szalag annyi áramot vesz fel, amennyire a működéséhez szüksége van. Túlméretezésnél azonban figyeljen a fizikai méretre, a szellőzésre és a szerelhetőségre.
Keverhető a 12V-os LED szalag 24V-os tápegységgel?
Nem, a 12V DC és 24V DC rendszereket nem szabad felcserélni. A tápegység kimeneti feszültségének egyeznie kell a LED szalag névleges feszültségével. Vásárlás előtt mindig a szalag adatát vegye alapul, ne csak a csatlakozó formáját.
Egy tápegységről működhet több LED szalag is?
Igen, ha azonos feszültségű szalagokról van szó, és az összesített teljesítmény a tartalékkal együtt belefér a tápegység terhelhetőségébe. Ilyenkor célszerű párhuzamosan elosztani a betáplálást, nem pedig minden szalagot egymás után fűzni. A vezetékek keresztmetszetét az összes áramfelvételhez kell igazítani.
Miért villog, melegszik vagy halványul a LED szalag?
Gyakori ok a túl kicsi tápegység, a hosszú egyoldali betáplálás, a gyenge kötés vagy a vezérlő túlterhelése. Halványulásnál különösen érdemes feszültségesésre gyanakodni, főleg ha a szalag vége sötétebb. Melegedésnél a tápegység szellőzését és a terhelést is ellenőrizni kell.
Kell vízálló tápegység beltérben is?
Száraz beltérben általában nem a vízállóság az első szempont, hanem a megfelelő feszültség, teljesítmény és szellőzés. Párásabb helyen, például mosókonyhában vagy nedvességnek kitett zónában már indokolt lehet magasabb IP-védettségű megoldást választani. A környezetet mindig a tényleges kitettség alapján érdemes értékelni.
Összegzés
A LED szalaghoz választott tápegység akkor lesz megfelelő, ha egyezik a feszültség, elég a teljesítmény, van 20–30% tartalék, és a kivitel illik a beépítés helyéhez. Vásárlás előtt számoljon wattban, ellenőrizze az IP-védettséget, és tervezze meg a vezérlők, dimmerek, szenzorok helyét is. Ha a rendszer hosszabb, kültéri vagy több zónás, érdemes már a rendelés előtt átgondolni a teljes bekötési felépítést.
