Robbanásbiztos lámpatest környezet szerint: így válasszon biztonságosan

Robbanásveszélyes térben a lámpatest nem egyszerű világítási eszköz, hanem a teljes biztonsági rendszer része. A megfelelő robbanásbiztos lámpatest kiválasztásakor nem elég a wattot vagy a fényerőt nézni: a zóna, a közeg típusa, az Ex jelölés, a hőmérsékleti osztály és a mechanikai védelem együtt dönti el, mi használható biztonságosan.

Tartalom

• Rövid válasz: milyen robbanásbiztos lámpatest kell az adott környezetbe?
• Mérhető választási szempontok: zóna, fényerő, védelem és hőmérséklet
• Elhelyezés és használat robbanásveszélyes környezetben
• Kivitel szerinti különbségek: melyik Ex lámpatest mire való?
• Melyik robbanásbiztos lámpatest kinek ajánlott?
• Gyakori hibák és vásárlói kérdések robbanásbiztos lámpatest választásakor
• Gyakran ismételt kérdések

Kulcs tanulságok

• A robbanásbiztos lámpatestet környezet szerint kell kiválasztani: más kell gázhoz, gőzhöz, oldószerhez és éghető porhoz.
• Zóna 1, Zóna 2, Zóna 21 és Zóna 22 esetén mindig ellenőrizni kell az ATEX vagy IECEx megfelelőséget és az Ex jelölést.
• A fényáram lumenben, a munkafelületi megvilágítás luxban, a védelem pedig IP és IK értékben értelmezhető.
• A T1–T6 hőmérsékleti osztály és a környezeti hőmérséklet-tartomány különösen fontos gyúlékony gáz, gőz, vegyi anyag és por jelenlétében.

Rövid válasz: milyen robbanásbiztos lámpatest kell az adott környezetbe?

A gyors döntési logika egyszerű: először azt kell tisztázni, milyen robbanásveszélyes közeg van jelen, majd ehhez kell illeszteni a zónabesorolást, az Ex jelölést és a lámpatest kivitelét. Gázos vagy gőzös térben a gázcsoport és a hőmérsékleti osztály, poros térben a porcsoport és a megengedett felületi hőmérséklet lesz a döntő.

Ha gáz, gőz vagy oldószer van jelen: a zóna és a gázcsoport döntsön

Gyúlékony gáz, gőz vagy oldószer jelenlétében a világítás kiválasztása a Zóna 1 vagy Zóna 2 besorolásból indul. Zóna 1 esetén robbanóképes közeg normál üzemben időnként előfordulhat, míg Zóna 2 esetén ez nem valószínű, vagy csak rövid ideig áll fenn. A kettő között nem a fényerő, hanem a kockázati szint a különbség.

A gázcsoportok közül az IIA, IIB és IIC jelölések mutatják, milyen gázos közeghez alkalmas az eszköz. Az IIC a szigorúbb kategóriák közé tartozik, ezért nem szabad automatikusan feltételezni, hogy bármely Ex lámpatest megfelelő minden gázhoz. A hőmérsékleti osztály is ellenőrizendő: a T1 legfeljebb 450 °C, a T6 legfeljebb 85 °C maximális felületi hőmérsékletet jelent.

Ha éghető por van jelen: a porzóna és a felületi hőmérséklet a kulcs

Porrobbanásveszélyes környezet esetén a Zóna 21 és Zóna 22 besorolás kerül előtérbe. Zóna 21-ben éghető porfelhő normál működés közben időnként kialakulhat, Zóna 22-ben inkább ritkán és rövid ideig. Ilyen térben nem elég gázos ATEX lámpatestben gondolkodni, mert a por lerakódása, hőszigetelő hatása és gyulladási tulajdonsága külön kockázat.

A porcsoportok: IIIA éghető szálló részecskékhez, IIIB nem vezető porokhoz, IIIC vezető porokhoz kapcsolódik. A lámpatest felületi hőmérsékletét a por gyulladási hőmérsékletéhez kell igazítani, figyelembe véve, hogy a lerakódott porréteg ronthatja a hőleadást. Emiatt poros térben a rendszeres tisztíthatóság és a zárt, porálló kivitel gyakorlati kérdés is.

Ha nedves, poros vagy kültéri ipari helyszínről van szó: IP-védelem és anyagminőség alapján válasszon

Kültéri vagy nedves ipari területen az ATEX megfelelőség mellett az IP-védelem és a korrózióállóság is döntő. Az IP65 por ellen teljes védelmet és vízsugár elleni védelmet jelöl, az IP66 erősebb vízsugár elleni védelmet, az IP67 pedig rövid idejű vízbe merítéshez kapcsolódik. Robbanásveszélyes térben az IP-érték önmagában nem helyettesíti az Ex minősítést.

Anyagminőségnél vegyi anyagok, sós levegő, párás technológiai tér vagy gyakori mosás esetén előnyös a korrózióálló ház, a jól tömített kábelbevezetés és a mechanikailag stabil burkolat. A választásnál azt is vizsgálni kell, hogy a lámpatest a megadott Ta környezeti hőmérséklet-tartományban működhet-e, például hideg raktárban vagy nyári felmelegedésnek kitett kültéri szerelésnél.

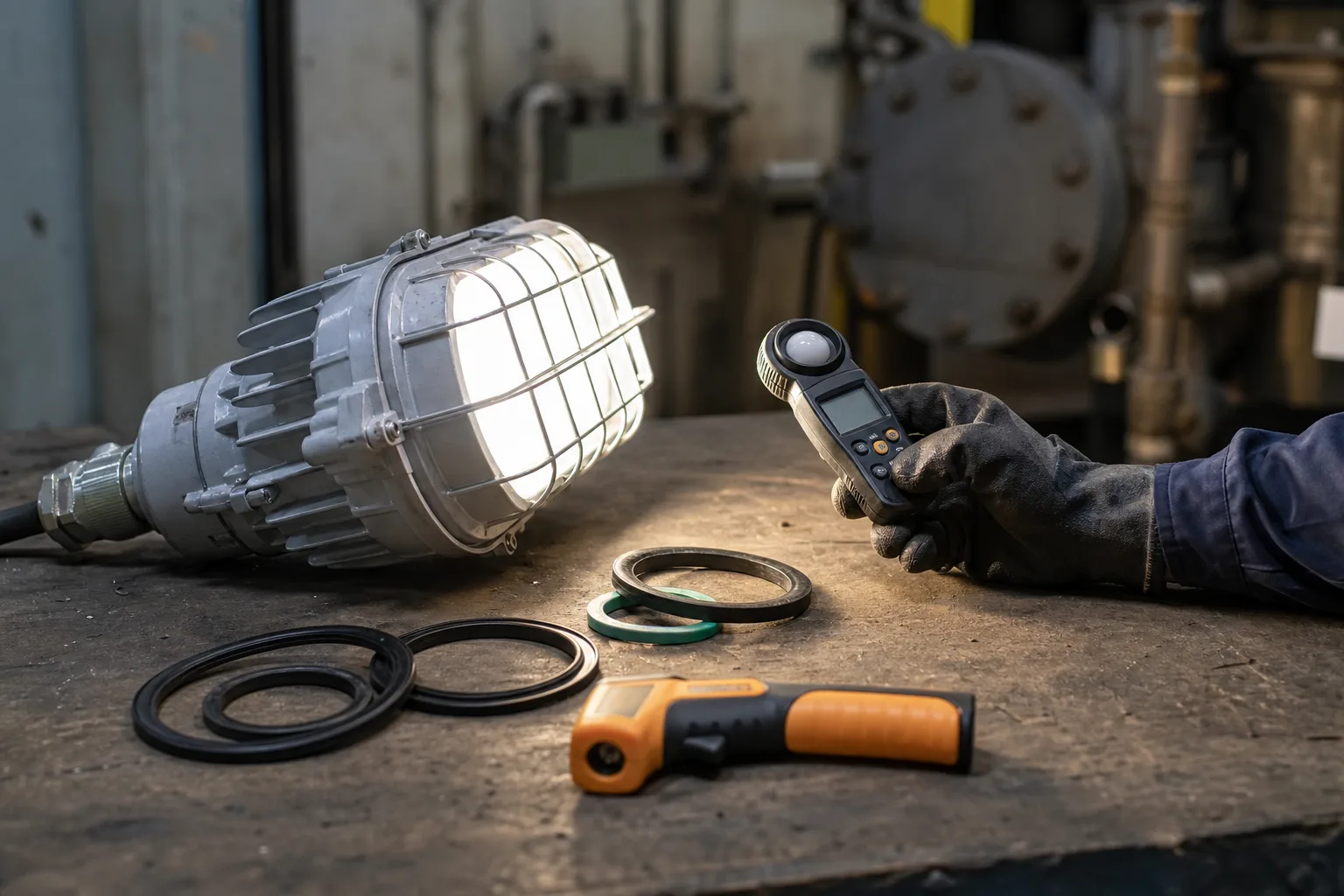

Mérhető választási szempontok: zóna, fényerő, védelem és hőmérséklet

A biztonságos ipari robbanásbiztos világítás nem becslésre épül. A zónabesorolás, a szükséges luxszint, az IP/IK védelem, a hőmérsékleti osztály és a környezeti hőmérséklet mind mérhető vagy dokumentumban ellenőrizhető adat.

ATEX zónák: mikor kell Zóna 1, Zóna 2, Zóna 21 vagy Zóna 22 besorolású lámpatest?

Az ATEX zónák nem a helyiség nevét, hanem a robbanóképes közeg előfordulásának valószínűségét írják le. Gáz, gőz vagy köd esetén a Zóna 1 és Zóna 2 a gyakori ipari választási pont; por esetén a Zóna 21 és Zóna 22. Folyamatos vagy hosszú ideig fennálló robbanóképes közeg esetén más zónák is érintettek lehetnek, ezért ilyenkor külön kockázatértékelés szükséges.

A gyakorlatban a robbanásbiztos lámpatest csak akkor választható ki felelősen, ha rendelkezésre áll a terület zónabesorolási dokumentációja. Zóna 1 és Zóna 21 esetén jellemzően magasabb védelmi szintű berendezésre van szükség, mint Zóna 2 vagy Zóna 22 esetén. Az ATEX lámpatest adatlapján ellenőrizni kell, hogy a jelölés ténylegesen fedi-e az adott zónát, közeget és csoportot.

Fényáram és megvilágítás: lumen, lux és watt ipari terekben

A watt az energiafelvételt mutatja, nem azt, hogy a munkaterületen hány lux lesz. A lumen a lámpatest fényáramát, a lux pedig az adott felületre jutó megvilágítást jelenti. Ipari közlekedőknél jellemzően 100–150 lux, általános raktári munkánál 150–300 lux, részletesebb szerelési vagy ellenőrzési feladatnál 300–500 lux körüli megvilágítás lehet indokolt.

Nagy belmagasságnál ugyanannyi lumenből kevesebb fény jut a munkasíkra, ezért 6–12 méteres terekben a fényeloszlás és a sugárzási szög legalább olyan fontos, mint a névleges fényáram. A robbanásbiztos LED lámpa előnye ilyenkor az irányíthatóbb fényeloszlás és a kisebb karbantartási igény lehet, de a konkrét választást mindig világítási méretezéssel érdemes alátámasztani.

IP- és IK-védelem: mennyire legyen por-, víz- és ütésálló a lámpatest?

Az IP jelölés első számjegye a szilárd testek és por elleni védelmet, a második a víz elleni védelmet írja le. Poros ipari térben az IP6X porzárás különösen fontos, mosott vagy kültéri környezetben pedig az IP65, IP66 vagy IP67 közötti különbség a vízterhelés jellegétől függ. Ha a tér robbanásveszélyes, az IP-védelem csak kiegészítő szempont az Ex megfelelőség mellett.

Az IK érték a mechanikai ütésállóságot mutatja. Ipari környezetben gyakran az IK08–IK10 tartományban érdemes gondolkodni, ha a lámpatest gépek, targoncaforgalom, karbantartási munkák vagy rezgés közelében van. A rögzítési pontok, kábelbevezetések és tömítések ugyanúgy a tartósság részei, mint maga a burkolat.

Hőmérsékleti osztály és környezeti hőmérséklet: miért fontos a T-osztály és a Ta tartomány?

A hőmérsékleti osztály azt jelzi, hogy a lámpatest felülete normál és előírt hibafeltételek mellett milyen legnagyobb hőmérsékletet érhet el. A T1–T6 osztályok határértékei: T1 450 °C, T2 300 °C, T3 200 °C, T4 135 °C, T5 100 °C, T6 85 °C. Minél alacsonyabb a megengedett gyulladási hőmérsékletű közeg, annál szigorúbb T-osztályra lehet szükség.

A Ta tartomány a megengedett környezeti hőmérsékletet mutatja. Egy lámpatest nem használható automatikusan minden hideg vagy meleg helyszínen, még akkor sem, ha az Ex jelölése első ránézésre megfelelőnek tűnik. Magas környezeti hőmérsékleten romolhat a hőleadás, hidegben pedig a tömítések, akkumulátorok vagy elektronikai egységek viselkedése válhat kérdésessé.

Elhelyezés és használat robbanásveszélyes környezetben

A jó lámpatest rossz helyre szerelve nem ad biztonságos és használható világítást. A robbanásveszélyes térben az elhelyezést a munkafolyamat, a karbantartási hozzáférés, az árnyékoló gépészet és a kábelezés is befolyásolja.

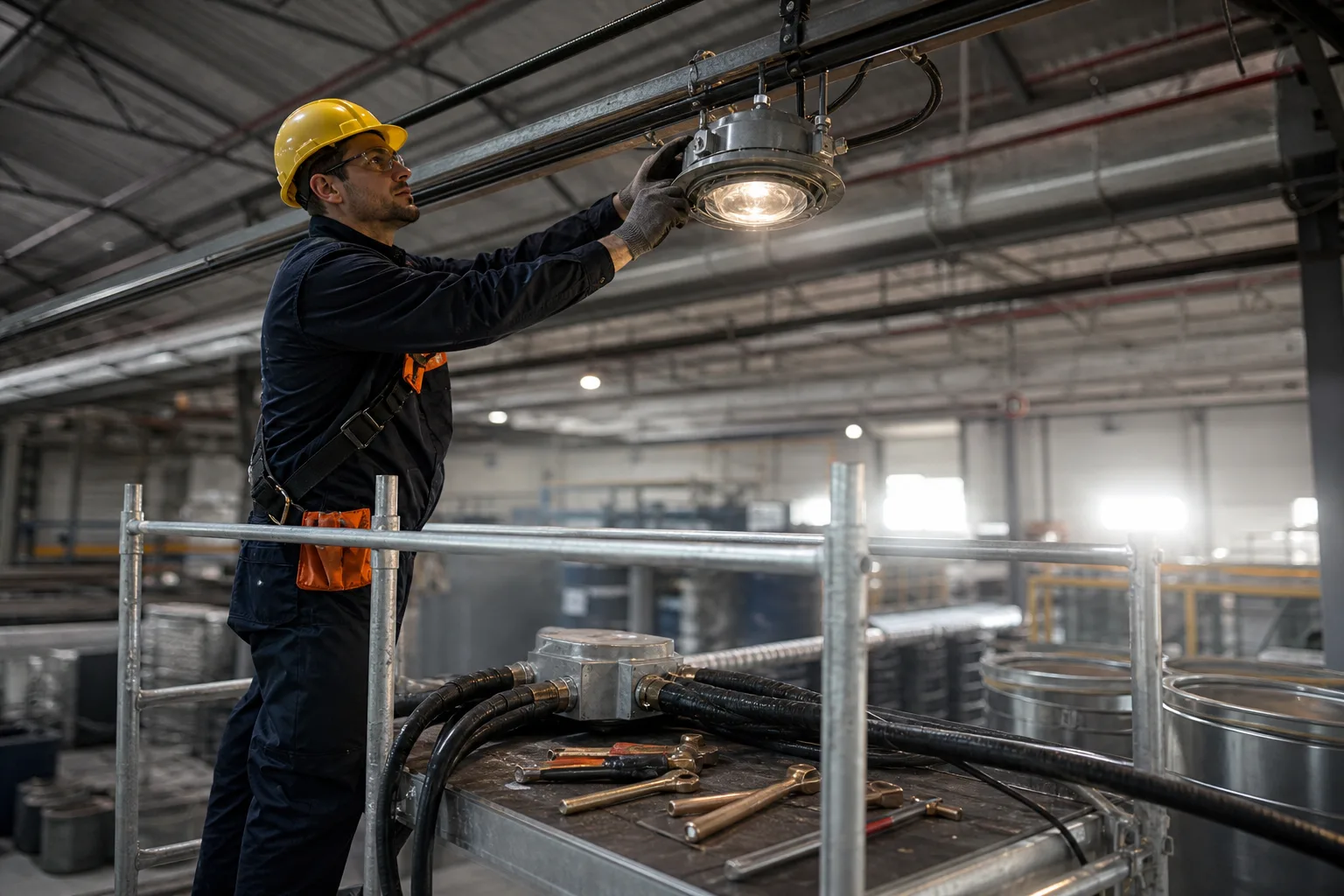

Mennyezeti, fali vagy függesztett szerelés: mit enged a tér és a munkafolyamat?

Mennyezeti szerelésnél a lámpatest kevésbé akadályozza a munkát, de magas belmagasságnál nehezebb karbantartani. Függesztett szerelésnél a fényforrás közelebb kerülhet a munkasíkhoz, ami 5–10 méteres csarnokokban jobb hatásfokot adhat, viszont a függesztésnek rezgés, légmozgás és ütközés ellen is stabilnak kell lennie. Fali szerelésnél kisebb helyiségek, átjárók, technológiai zugok vagy gépek melletti célzott megvilágítás oldható meg.

A szerelési mód kiválasztásakor figyelni kell a veszélyes zóna határára. Ha egy lámpatest a zónán belül van, a teljes szerelt egységnek — beleértve a kábelbevezetést és kötődobozt — illeszkednie kell az adott Ex követelményhez. A karbantartási hozzáférés azért fontos, mert robbanásveszélyes térben a megbontás, tisztítás és ellenőrzés csak előírt eljárás szerint történhet.

Fényeloszlás és árnyékok: hogyan kerülhető el a rosszul megvilágított munkaterület?

Gépsorok, tartályok, csőhidak és polcrendszerek erős árnyékokat vethetnek. Ha a lámpatesteket csak egy vonalban helyezik el, a kezelőfelületek, mérőórák vagy szelepek sötétben maradhatnak. A gyakorlatban több, kisebb teljesítményű fényforrás egyenletesebb megvilágítást adhat, mint kevés, nagy fényerejű pontszerű lámpatest.

A káprázás is hibaforrás. Alacsony belmagasságú helyen túl szűk fényeloszlás esetén a kezelő közvetlenül a fényforrásba nézhet, ami rontja a látási komfortot. Magas térben viszont a túl széles sugárzási szög veszteséget okozhat az oldalfalakon és gépészeten. Világítási tervnél érdemes a munkasíkot jellemzően 0,75–0,85 méteres magasságban, közlekedőknél padlószinten értelmezni.

Tápellátás, vezérlés és vészvilágítás: mire figyeljen a rendszer egészénél?

Robbanásveszélyes térben nemcsak a lámpatest, hanem a teljes elektromos rendszer számít. A tápegységek, kötődobozok, kábelbevezetések, kapcsolók és vezérlőelemek kiválasztásánál ugyanazt a zónát és közeget kell figyelembe venni. Ha az áramkör egyik eleme nem megfelelő, az a teljes rendszer megfelelőségét kérdésessé teheti.

Mozgásérzékelés, fényerőszabályzás vagy központi vezérlés esetén ellenőrizni kell, hogy a vezérlőelem használható-e az adott környezetben. Vészvilágításnál a menekülési útvonalak, kijáratok, lépcsők és irányváltozások megvilágítása a fő cél. Akkumulátoros megoldásoknál a hőmérséklet-tartomány és a karbantartási ciklus külön figyelmet igényel.

A biztonságos kiválasztás menete:

1. Kérje be vagy ellenőrizze a terület zónabesorolását és a jelen lévő anyagok adatait.
2. Válassza ki a megfelelő ATEX vagy IECEx jelölést a zóna, gázcsoport vagy porcsoport alapján.
3. Határozza meg a szükséges luxszintet a munkafeladat és belmagasság szerint.
4. Ellenőrizze az IP, IK, T-osztály és Ta tartomány megfelelőségét.
5. Vizsgálja meg a szerelési módot, kábelezést, vezérlést és karbantarthatóságot.

Kivitel szerinti különbségek: melyik Ex lámpatest mire való?

Az Ex lámpatest kivitele a tér geometriájához és a feladathoz igazodik. Más megoldás kell magas csarnokba, keskeny folyosóra, kis műszaki helyiségbe és menekülési útvonalra.

Robbanásbiztos LED csarnokvilágító nagy belmagasságú terekhez

Nagy belmagasságú csarnokban a fő kérdés a munkasíkra jutó fény. 6 méter felett már érdemes csarnokvilágító jellegű, irányítottabb fényeloszlású megoldásban gondolkodni, különösen raktári, gyártási vagy karbantartási területen. A lámpatest optikája, szerelési magassága és fényárama együtt határozza meg, hogy a padlón vagy munkapultokon elérhető-e a kívánt luxszint.

Robbanásveszélyes térben a csarnokvilágító sem lehet általános ipari modell, ha a zóna Ex minősítést igényel. Ellenőrizni kell a zónát, a gáz- vagy porcsoportot, a hőmérsékleti osztályt és a környezeti hőmérsékleti határokat.

Lineáris robbanásbiztos lámpatest folyosókhoz, gépsorokhoz és technológiai terekhez

A lineáris robbanásbiztos lámpatest akkor praktikus, ha hosszú, keskeny területet kell egyenletesen megvilágítani. Ilyen lehet egy technológiai folyosó, csővezetékek melletti járda, gépsor vagy alacsonyabb belmagasságú műszaki tér. A hosszúkás fényeloszlás segít csökkenteni a sötét szakaszokat és a túl erős fényfoltokat.

Folyosóknál jellemzően 100–150 lux körüli megvilágítás is elegendő lehet, de kezelőpultoknál vagy ellenőrzési pontoknál magasabb érték indokolt. A rögzítésnél a rezgés és a kábelek védelme különösen fontos, mert gépsor mellett a mechanikai igénybevétel nem csak elméleti kockázat.

Fali és mennyezeti kompakt Ex lámpatest kisebb helyiségekbe

Kisebb helyiségekben, szivattyúterekben, szelepszekrényeknél vagy karbantartási pontoknál a kompakt fali vagy mennyezeti ATEX lámpatest adhat célszerű megoldást. Előnye, hogy helytakarékos, célzottan irányítható, és nem feltétlenül igényel nagy fényáramot, ha a megvilágítandó felület közel van.

Ilyen helyeken a túlméretezés is gond lehet: a feleslegesen erős fény káprázást okozhat, különösen fényes fémfelületek, rozsdamentes burkolatok vagy műszerfalak mellett. A választásnál a helyiség alapterülete, a szerelési magasság és a karbantartási hozzáférés legyen a kiindulópont.

Robbanásbiztos vészvilágító és irányfény menekülési útvonalakhoz

A robbanásbiztos vészvilágító célja nem az általános munkavilágítás pótlása, hanem a biztonságos tájékozódás támogatása áramkimaradáskor. Menekülési útvonalakon, kijáratoknál, szintváltásoknál és irányváltozásoknál kell elhelyezni úgy, hogy a jelzés látható maradjon füst, árnyék vagy zsúfolt technológiai környezet mellett is.

A vészvilágításnál az akkumulátor, a töltőelektronika és a jelzőfunkció is része a megfelelőségnek. Robbanásveszélyes térben ezért nem elegendő egy általános irányfény felszerelése; az Ex alkalmasságot ugyanúgy ellenőrizni kell, mint a normál üzemi lámpatesteknél.

Melyik robbanásbiztos lámpatest kinek ajánlott?

A Lumtech kínálatában robbanásbiztos lámpatestek mellett ipari világítástechnikai és elektromos eszközök is elérhetők, ezért a választást érdemes a konkrét használati helyzetből indítani. Az alábbi bontás nem terméklista, hanem döntési iránytű a megfelelő típus kiválasztásához.

Vegyipari, festőüzemi és oldószeres környezetbe ajánlott típusok

Vegyipari és oldószeres térben a gázos vagy gőzös közeg a meghatározó. Ilyenkor Zóna 1 vagy Zóna 2 besorolás, IIA–IIC gázcsoport és T-osztály alapján kell választani. Festőkabin, keverőhelyiség vagy oldószertároló esetén a korrózióálló kivitel és a jól tömített kábelbevezetés is fontos, mert a vegyi anyagok hosszabb távon a burkolatot és tömítéseket is terhelhetik.

Gabonatárolóba, malomba és poros ipari térbe ajánlott típusok

Gabonatárolóban, malomban vagy poros feldolgozótérben a Zóna 21 vagy Zóna 22 besorolás, a IIIA–IIIC porcsoport és a felületi hőmérséklet a döntő. Lineáris vagy jól zárt mennyezeti kivitel akkor előnyös, ha a por lerakódását könnyen tisztítható felületekkel kell csökkenteni. A poros térben az IP6X porzárás különösen lényeges.

Raktárba, műhelybe és karbantartási zónába ajánlott típusok

Raktárban és műhelyben először azt kell tisztázni, van-e tényleges robbanásveszélyes zóna. Ha igen, az Ex jelölés nem hagyható el akkor sem, ha a tér egyébként „csak” ipari raktárnak tűnik. Karbantartási zónában a fali vagy mennyezeti kompakt kivitel jó lehet ellenőrzési pontokhoz, míg nagyobb alapterületnél lineáris vagy csarnokvilágító jellegű megoldás ad egyenletesebb fényt.

Kültéri, nedves vagy korrozív ipari környezetbe ajánlott típusok

Kültéren és nedves térben az ATEX megfelelőség mellett IP65–IP67 védelem, korrózióálló ház és megfelelő Ta tartomány szükséges. Tartályparkok, rakodóterek vagy nyitott technológiai állások esetén a lámpatestet eső, por, hőingadozás és mechanikai sérülés is érheti. Ilyen helyen az IK08–IK10 ütésállósági tartomány és a stabil rögzítés gyakorlati előnyt jelenthet.

Magas csarnokba, gépsor mellé és menekülési útvonalra eltérő típust válasszon

Magas csarnokba irányított fényeloszlású robbanásbiztos LED csarnokvilágító illik, mert nagyobb távolságból kell a munkasíkra juttatni a fényt. Gépsor mellé lineáris kivitel ajánlható az egyenletes hosszanti megvilágítás miatt. Menekülési útvonalra külön robbanásbiztos vészvilágító vagy irányfény szükséges, mert ennek feladata áramszünet esetén is a tájékozódás támogatása.

Gyakori hibák és vásárlói kérdések robbanásbiztos lámpatest választásakor

A hibák többsége abból ered, hogy a vevő egyetlen paraméter alapján dönt. Robbanásveszélyes térben azonban a dokumentált megfelelőség, a fénytechnika és a telepítési környezet együtt számít.

Hiba: csak watt alapján választani, zóna- és Ex-jelölés ellenőrzése nélkül

A watt nem biztonsági adat és nem is megvilágítási érték. Ha a zóna vagy az Ex jelölés nem megfelelő, a lámpatest akkor sem használható, ha energiatakarékos vagy erős fényű. Kerülje el úgy, hogy elsőként a zónát, a csoportot és a hőmérsékleti osztályt ellenőrzi.

Hiba: normál ipari lámpatestet tenni robbanásveszélyes térbe

Egy hagyományos ipari lámpatest lehet por- vagy vízálló, de ettől még nem lesz robbanásbiztos. Az IP66 védelem például nem jelent ATEX megfelelőséget. A megoldás az, hogy csak dokumentáltan Ex minősítésű lámpatest kerüljön veszélyes zónába.

Hiba: alulméretezni a fényerőt vagy figyelmen kívül hagyni a belmagasságot

Ha a fényáram kevés, a dolgozók árnyékos, rosszul látható helyen végezhetnek ellenőrzést vagy karbantartást. 6–12 méteres belmagasságban különösen fontos a fényeloszlás és a szerelési magasság. Világítási méretezéssel ellenőrizhető, hogy a szükséges 150–500 lux tartomány elérhető-e.

Hiba: nem ellenőrizni a hőmérsékleti osztályt

Gyúlékony gáz, gőz vagy por esetén a felületi hőmérséklet kritikus. Ha a T-osztály nem illeszkedik a jelen lévő anyaghoz, a lámpatest nem megfelelő az adott térbe. Mindig hasonlítsa össze a T1–T6 jelölést az anyagbiztonsági adatokkal és a zónadokumentációval.

Hiba: a kábelbevezetést és tartozékokat külön kezelni

A lámpatest megfelelősége önmagában nem elég, ha a kábelbevezetés, kötődoboz vagy rögzítés nem illeszkedik az Ex követelményekhez. A teljes szerelt rendszernek kell megfelelőnek lennie. Beszerzéskor ezért a világítótest mellett a csatlakoztatási módot is tisztázni kell.

Hiba: poros térben megfeledkezni a tisztíthatóságról

Éghető por esetén a lerakódás nemcsak esztétikai probléma. A porréteg hőszigetelhet, és megváltoztathatja a lámpatest hőleadását. Olyan kialakítást célszerű választani, amely zárt, sima felületű, és a helyi karbantartási rend szerint biztonságosan tisztítható.

Gyakran ismételt kérdések

Használható ugyanaz a lámpatest gázos és poros környezetben?

Csak akkor, ha az adott lámpatest Ex jelölése mindkét közegre megfelelő. A gázos jelölés önmagában nem jelenti azt, hogy porrobbanásveszélyes környezetben is használható. Ellenőrizni kell a zónát, a gázcsoportot vagy porcsoportot, valamint a hőmérsékleti adatokat.

Elég az IP66 védelem, ha a tér robbanásveszélyes?

Nem. Az IP66 erős por- és vízvédelemre utal, de nem robbanásbiztossági minősítés. Robbanásveszélyes térben ATEX vagy IECEx megfelelőségre és megfelelő Ex jelölésre van szükség.

Mikor érdemes robbanásbiztos LED lámpatestre váltani?

Akkor érdemes megvizsgálni a váltást, ha a meglévő világítás karbantartásigényes, nem ad elegendő megvilágítást, vagy nem illeszkedik a jelenlegi zónabesoroláshoz. LED esetén a fényeloszlás, a lumenérték, a hőmérsékleti osztály és az Ex megfelelőség együtt dönt. A csere előtt célszerű a teljes rendszert felmérni.

Mit jelent az Ex jelölés a lámpatesten?

Az Ex jelölés azt mutatja meg, hogy a berendezés milyen robbanásveszélyes környezetben használható. Tartalmazhat információt a védelmi módról, a gáz- vagy porcsoportokról, a hőmérsékleti osztályról és a környezeti feltételekről. A jelölést mindig az adott zónadokumentációval együtt kell értelmezni.

Mi a különbség a Zóna 1 és Zóna 2 lámpatest között?

A különbség abból indul, hogy a robbanóképes gázos vagy gőzös közeg milyen valószínűséggel fordul elő. Zóna 1-ben normál üzemben időnként jelen lehet, Zóna 2-ben jellemzően nem várható, vagy csak rövid ideig. Emiatt Zóna 1-ben szigorúbb megfelelőségre lehet szükség.

Ki döntse el, milyen zónába tartozik egy helyiség?

A zónabesorolást nem a lámpatest forgalmazója határozza meg, hanem a robbanásvédelmi dokumentáció és az arra jogosult szakember. A világítástechnikai választás ennek alapján történik. Vásárlás előtt érdemes a zónatervet, az anyagadatokat és a szerelési körülményeket együtt áttekinteni.

Összegzés

Robbanásveszélyes környezetben a lámpatest kiválasztása műszaki és biztonsági döntés. A megfelelő ATEX lámpatest a zóna, a közeg, az Ex jelölés, a fénytechnikai igény, az IP/IK védelem és a hőmérsékleti adatok alapján választható ki. Ha robbanásbiztos világítást keres ipari feladatra, érdemes a Lumtech kínálatában környezet és felhasználási helyzet szerint szűrni, majd a végleges döntést a helyszíni dokumentációval összevetni.
