Csarnokvilágító telepítés: így válasszon LED lámpatestet csarnokba
Válasszon jó LED csarnokvilágítót belmagasság, lumen, IP-védelem és telepítési mód alapján. Nézze meg a kínálatot!

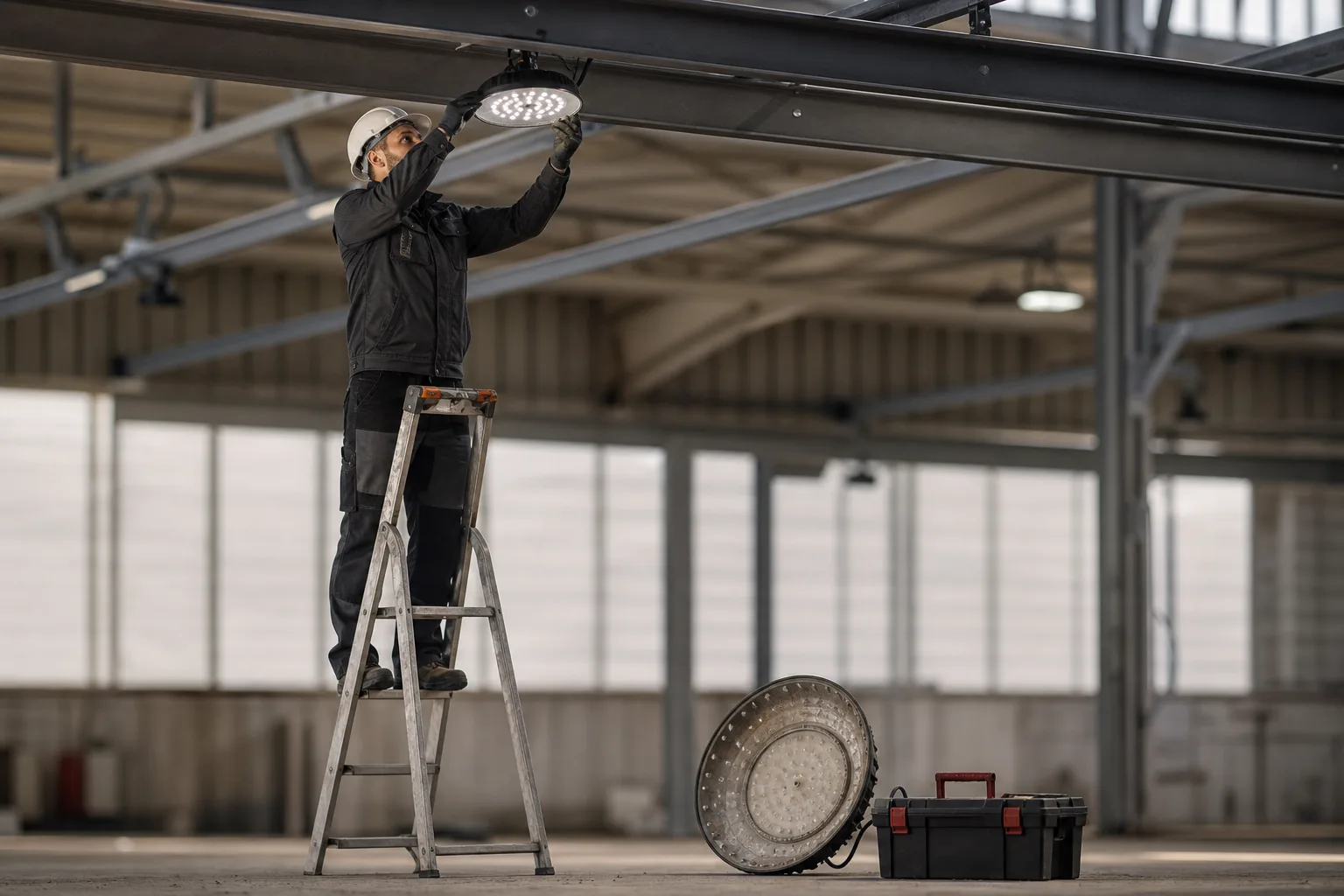

Egy csarnokvilágító telepítése akkor lesz jó döntés, ha nem csak a lámpatest wattértékét nézi, hanem a belmagasságot, a szükséges luxszintet, a sugárzási szöget és a környezeti igénybevételt is. Egy raktár, gyártócsarnok vagy műhely világítása más tervezést kíván, mint egy iroda vagy üzlethelyiség, mert nagyobb távolságból kell egyenletes, biztonságosan használható fényt adni.
Tartalom
- Rövid válasz: milyen csarnokvilágítót érdemes telepíteni?
- A csarnokvilágító kiválasztásának mérhető szempontjai
- Csarnokvilágító telepítés a gyakorlatban: rögzítés, bekötés, vezérlés
- Kivitel szerinti különbségek: melyik lámpatest milyen feladatra jó?
- Melyik csarnokvilágító kinek ajánlott telepítéshez?
- Gyakori hibák és vásárlói kérdések csarnokvilágító telepítés előtt
- Gyakran ismételt kérdések
Kulcs tanulságok
- A lux, a fényáram és a szerelési magasság fontosabb döntési adat, mint önmagában a watt.
- Ipari környezetben gyakori választás az IP65 csarnokvilágító, mert por és nedvesség ellen is védettebb kivitel.
- 4–6 méteres magasságnál más sugárzási szög működik jól, mint 10–12 méter felett.
- Raktárban jellemzően 100–300 lux, gyártási vagy szerelési munkához gyakran 300–500 lux körüli munkafény az irányadó ökölszabály.
- A jó csarnokvilágítás tervezés része a kiosztás, a rögzítés, a betáplálás, az IP/IK védelem és szükség esetén a zónavezérlés.
Rövid válasz: milyen csarnokvilágítót érdemes telepíteni?
A legtöbb raktárba és műhelybe IP65-ös, nagy fényhasznosítású LED csarnokvilágító az ideális
Általános raktárba, műhelybe és ipari csarnokba a legpraktikusabb kiindulás egy LED csarnokvilágító, amely legalább IP65 védettségű, és jó fényhasznosítással dolgozik. Az IP65 azt jelenti, hogy a lámpatest por ellen védett, és vízsugár ellen is védelmet kapott; ez sok ipari környezetben életszerűbb választás, mint egy beltéri, alacsonyabb védettségű lámpa.
A fényhasznosítást lm/W értékben érdemes nézni. Általános szakmai ökölszabályként a korszerű ipari LED világításnál a 120–160 lm/W közötti tartomány már hatékony megoldásnak számít. Ez azt mutatja meg, hogy a lámpatest 1 watt villamos teljesítményből hány lumen fényáramot állít elő. Két azonos wattértékű lámpa között ezért jelentős különbség lehet a tényleges megvilágításban.
Mikor válasszon UFO high bay, és mikor lineáris csarnokvilágítót?

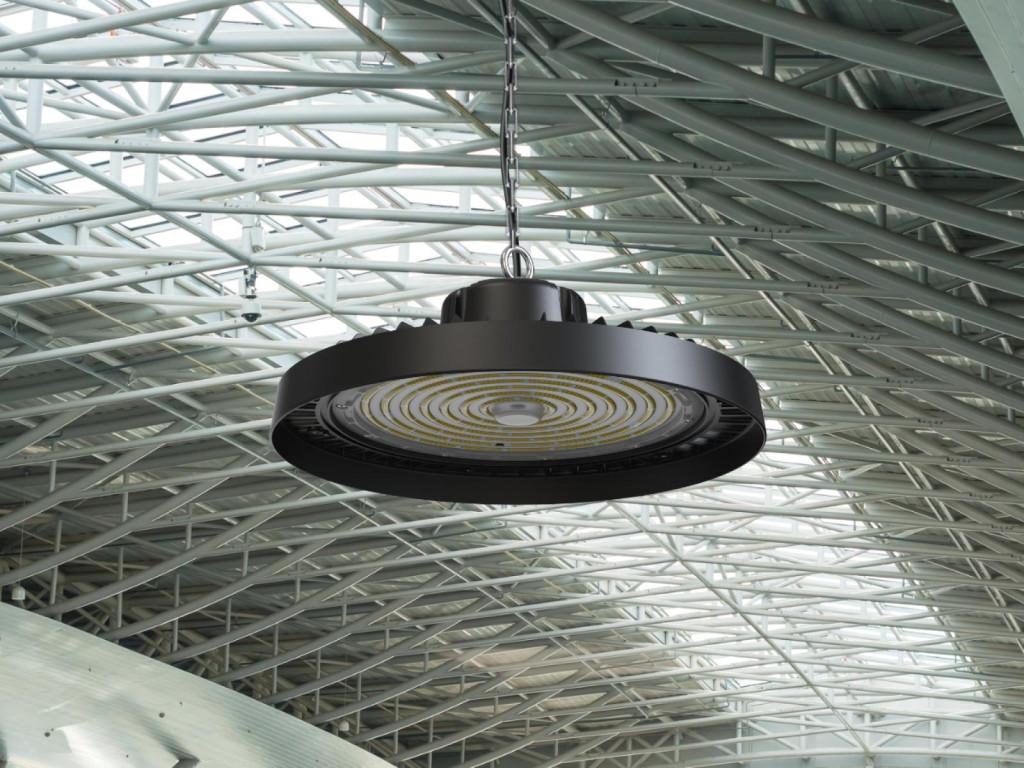

Az UFO csarnokvilágító kör vagy tányér formájú high bay lámpatest, amelyet nagy belmagasságú terekben, nyitott csarnokrészekben, műhelyekben és általános ipari zónákban használnak gyakran. Előnye, hogy kompakt, függesztve vagy tartóra szerelve is jól alkalmazható, és megfelelő sugárzási szöggel nagy alapterületet képes lefedni.
A lineáris LED csarnokvilágító inkább hosszú, keskeny területeken előnyös: polcsorok között, folyosókon, szerelővonalak felett vagy olyan munkaterületeken, ahol a fényt irányított sávban kell vezetni. Ha a csarnokban magas állványrendszer van, nem elég a teljes lumenmennyiséget nézni; fontos, hogy a fény a polcok közé is bejusson, ne csak a felső síkokat világítsa meg.
Miért nem elég a watt alapján dönteni telepítés előtt?
A watt csak az energiafelvételt mutatja. Egy 100 W-os lámpatest lehet gyengébb vagy erősebb fényű attól függően, hogy mekkora a fényárama, milyen az optikája, mekkora a sugárzási szöge, és milyen magasan szerelik fel. A csarnokvilágító telepítés előtt ezért legalább három adatot kell együtt vizsgálni: lumen, sugárzási szög és szerelési magasság.
Például alacsonyabb, 4–5 méteres belmagasságnál egy túl szűk optika foltos fényt adhat, míg 10–12 méteren egy túl széles sugárzású lámpatestnél a munkasíkon kevés lehet a lux. A helyes döntés nem a legnagyobb watt kiválasztása, hanem az, hogy a szükséges megvilágítás a padlón, polcsoron vagy munkapadon jelenjen meg.
A csarnokvilágító kiválasztásának mérhető szempontjai
Belmagasság és szerelési magasság: 4 métertől 12 méter felettig
A belmagasság a csarnok teljes belső magassága, a szerelési magasság pedig az a szint, ahová a lámpatest ténylegesen kerül. A kettő nem mindig azonos, mert tartók, gépészeti vezetékek, darupályák vagy álmennyezeti elemek csökkenthetik a hasznos szerelési síkot.
Általános ökölszabályként 4–6 méteres szerelési magasságnál szélesebb, 90–120° körüli sugárzási szög is jól működhet. 6–10 méter között már körültekintőbb kiosztás kell, mert a túl ritka elhelyezés sötét sávokat okozhat. 10–12 méter felett gyakran szűkebb optikára vagy nagyobb fényáramú high bay lámpatestekre van szükség, hogy a munkasíkra elegendő lux jusson.
A szükséges megvilágítás a tevékenységtől függ. Közlekedő- és tárolóterekben jellemzően 100–200 lux, aktív raktári komissiózásnál 200–300 lux, szerelési vagy gyártási feladatoknál 300–500 lux lehet praktikus tervezési tartomány. Finomabb ellenőrzési munkánál ennél magasabb, akár 750 lux körüli érték is indokolt lehet.
Fényáram, teljesítmény és hatásfok: lumen, watt és lm/W értelmezése
A lumen a lámpatest által kibocsátott fényáram mértékegysége. A lux már azt mutatja meg, hogy ebből mennyi fény jut 1 négyzetméterre a vizsgált felületen. Egyszerűsített számítással 1 lux = 1 lumen/m², de a valóságban veszteséggel, magassággal, visszaverődésekkel és optikai irányítással is számolni kell.
A watt nem fényerő, hanem felvett teljesítmény. Ha egy lámpatest 100 W-os, de 150 lm/W hatásfokú, akkor elméletileg 15 000 lumen fényáram tartozik hozzá. Ha egy másik 100 W-os lámpatest csak 100 lm/W körüli, akkor a fényárama lényegesen kisebb. Emiatt az ipari LED világítás tervezésénél a lm/W adat a fogyasztás és fényteljesítmény kapcsolatát mutatja.
A gyakorlatban a tervezéskor nem csak az összes lumen számít. Egy 500 m²-es raktárban 200 lux célértékhez ideális esetben 100 000 lumen hasznos megvilágításra lenne szükség a munkasíkon, de a lámpatestekből kiinduló fény egy része nem hasznosul közvetlenül. Ezért nagyobb fényárammal, megfelelő kiosztással és optikával kell számolni.
Sugárzási szög és lámpakiosztás: hogyan kerülhető el a sötét folt?
A sugárzási szög azt határozza meg, hogy a lámpatest mennyire szélesen teríti a fényt. A 60° körüli optika szűkebb, mélyebbre hatoló fényt adhat, ezért nagyobb magasságnál vagy keskenyebb zónában lehet hasznos. A 90° köztes megoldás, míg a 120° szélesebb terítést ad, ami alacsonyabb csarnokban vagy nyitott területen előnyös lehet.
A sötét foltok leggyakoribb oka, hogy a lámpatestek távolsága túl nagy a szerelési magassághoz képest. Általános kiindulásként 5–6 méteres magasságnál gyakran 4–6 méteres lámpaközökkel érdemes számolni, 8–10 méternél pedig a kiosztást már a konkrét optika és luxigény alapján kell ellenőrizni. Polcos raktárban a sorok iránya legalább olyan fontos, mint a lámpák darabszáma.
Színhőmérséklet, CRI és káprázás: komfortos munkafény ipari környezetben
A csarnokokban gyakori választás a 4000–5000 K közötti színhőmérséklet, mert semleges vagy hidegebb fehér fényt ad. A 3000 K inkább melegebb, pihenő- vagy vendégtérbe illő hatású, míg az 5000 K körüli fény ipari munkakörnyezetben határozottabb látási érzetet adhat.
A CRI a színvisszaadási index. Általános munkaterületre a CRI 80 körüli érték gyakori elvárás; ahol színellenőrzés, felületvizsgálat vagy termékminősítés történik, ott magasabb színvisszaadásra lehet szükség. A UGR a káprázás értékelésére használt mutató: irodai környezetben szigorúbb, ipari csarnokban pedig a munkafolyamat, a nézési irány és a szerelési magasság dönti el, mennyire kritikus.

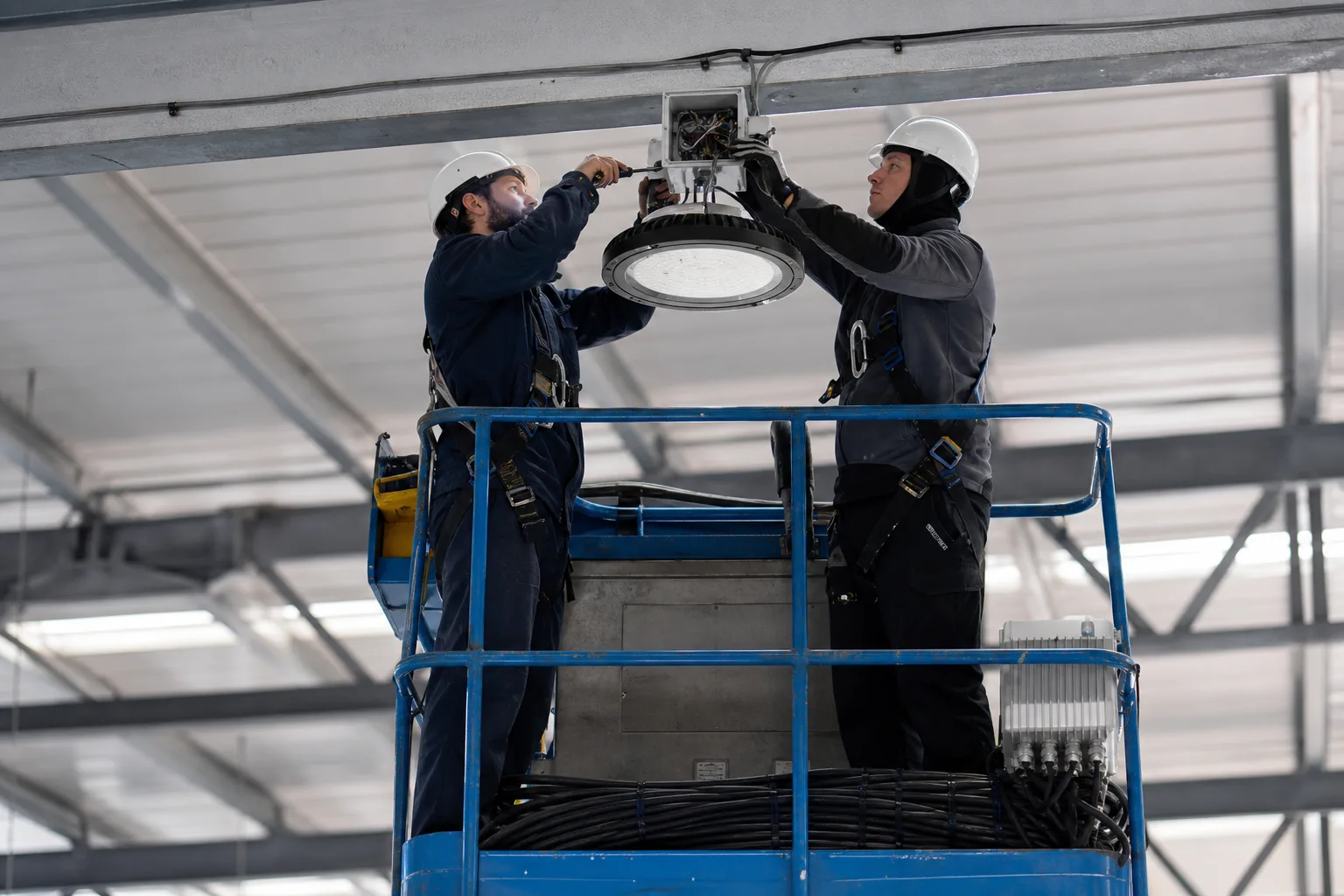

Csarnokvilágító telepítés a gyakorlatban: rögzítés, bekötés, vezérlés
Függesztett, láncos és konzolos rögzítés: melyik hová való?
A függesztett szerelés akkor praktikus, ha a csarnok mennyezete magas, és a lámpatestet a tényleges munkamagassághoz közelebb kell hozni. Láncos rögzítéssel a magasság bizonyos keretek között állítható, ami hasznos lehet egyenetlen tetőszerkezetnél vagy gépészeti akadályoknál.
Konzolos rögzítésnél a lámpatest stabil tartóra kerül, például falra, acélszerkezetre vagy mennyezeti konzolra. Ez akkor előnyös, ha oldalirányból kell megvilágítani egy munkaterületet, rakodózónát vagy garázskaput. Minden esetben ellenőrizni kell a rögzítési pont teherbírását, a rezgést, valamint azt, hogy a lámpa ne kerüljön daru, kapu vagy mozgó gép útjába.
Elektromos betáplálás és terhelhetőség: mire figyeljen 230 V-os rendszernél?
A legtöbb ipari LED lámpatest 230 V-os hálózatról működik, de a pontos bekötési adatot mindig a gyártói dokumentáció alapján kell ellenőrizni. A körönkénti terhelést nem csak a névleges wattok összege alapján kell méretezni; figyelembe kell venni az indítási áramot, a vezeték keresztmetszetét, a kismegszakítót és a kapcsolási módot is.
A teljesítményáram egyszerű közelítéssel számolható: 100 W 230 V-on nagyjából 0,43 A, 240 W pedig körülbelül 1,04 A üzemi áramot jelent. Ez nem helyettesíti a villamos tervezést, de segít megérteni, miért nem célszerű sok nagy teljesítményű lámpatestet egyetlen körre zsúfolni.
Mozgásérzékelés, dimmelés és zónavezérlés: mikor térül meg a vezérlés?
Mozgásérzékelés akkor lehet hasznos, ha a csarnok egyes részeit csak időszakosan használják: például ritkán látogatott raktárfolyosókban, mellékterekben vagy átmeneti tárolózónákban. A dimmelés olyan helyen előnyös, ahol változik a természetes fény mennyisége, vagy eltérő fényigényű műveletek váltják egymást.
A zónavezérlés lényege, hogy nem az egész csarnok világítása kapcsol egyszerre. Egy logisztikai térben például külön zónát kaphat a beérkező áru, a komissiózás, a csomagolás és a közlekedő. Ez csökkentheti a felesleges üzemidőt, de csak akkor érdemes beépíteni, ha a használati rend valóban zónákra bontható.
Por, pára, hő és mechanikai igénybevétel: IP és IK védelem a valós helyszínhez igazítva
Az IP védettség a por és víz elleni védelmet jelzi, az IK védettség pedig a mechanikai ütésállóságra utal. Száraz, tiszta beltéri térben alacsonyabb IP is elegendő lehet, de poros műhelyben, mosott ipari területen, fedett kültéri részen vagy párás környezetben az IP65 gyakran biztonságosabb választás.
A telepítés menete átgondolt sorrendet kíván:
- Határozza meg a munkaterületen szükséges luxszintet és a használati zónákat.
- Mérje fel a belmagasságot, a rögzítési pontokat és az akadályokat.
- Válasszon fényáramot, sugárzási szöget és IP/IK védettséget a környezethez.
- Tervezze meg a lámpakiosztást, a kapcsolási köröket és a vezérlést.
- Ellenőriztesse a betáplálást, a kismegszakítókat és a vezetékterhelést szakemberrel.

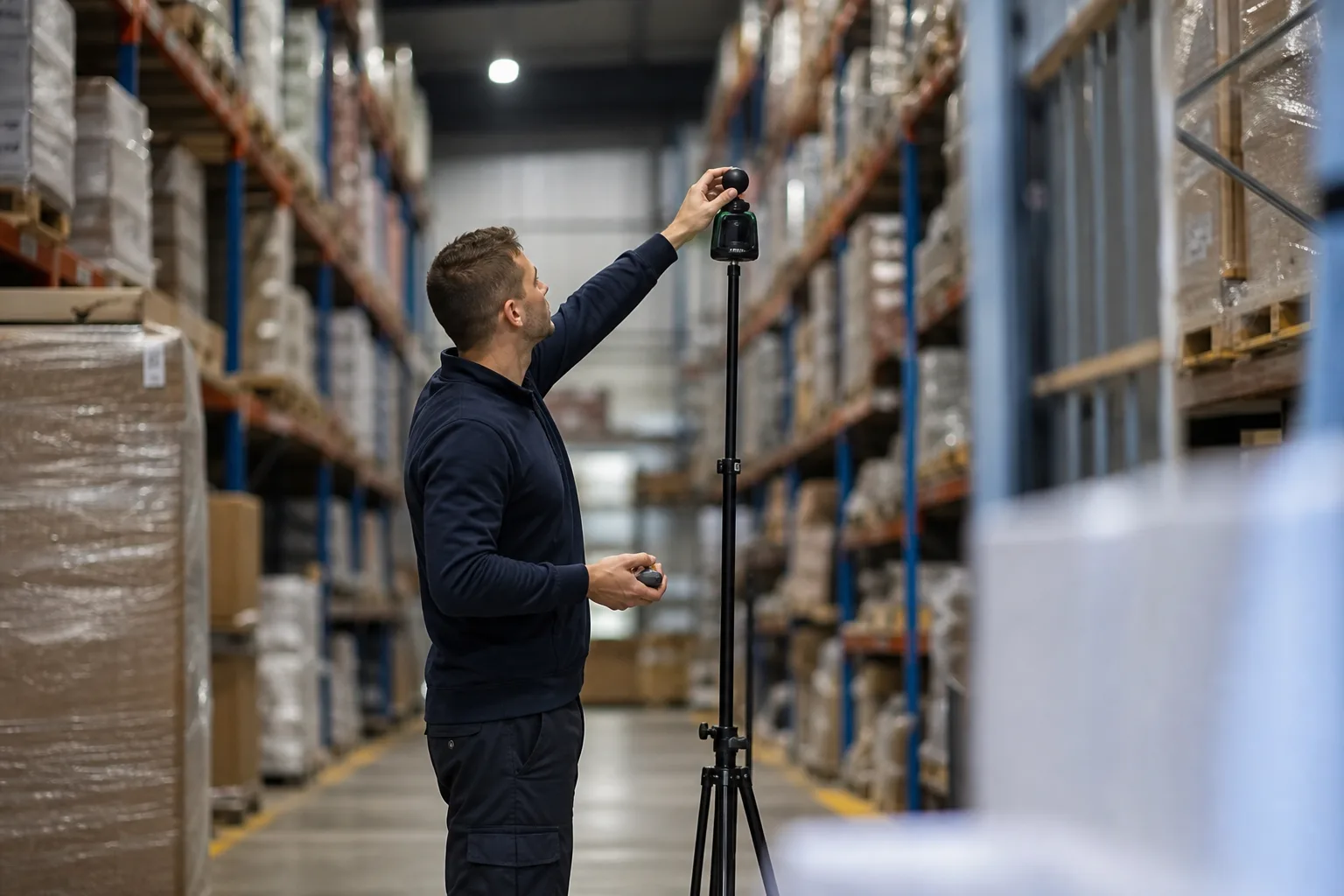

- Beüzemelés után mérje vissza a luxértékeket a fő munkapontokon.
Kivitel szerinti különbségek: melyik lámpatest milyen feladatra jó?
| Kivitel | Jellemző felhasználás | Előny | Mire figyeljen? |
|---|---|---|---|
| UFO high bay | Nyitott csarnoktér, műhely, hangár | Kompakt forma, nagy teljesítményű ipari világítás | Optika és szerelési magasság összehangolása |
| Lineáris csarnokvilágító | Polcsor, folyosó, gyártósor | Hosszanti fényelosztás | A sorirányhoz igazított kiosztás |
| Retrofit vagy E27-es megoldás | Kisebb helyiség, ideiglenes korszerűsítés | Egyszerűbb csere bizonyos esetekben | Korlátozott fényáram és hőelvezetés |
| Robbanásbiztos lámpatest | Speciális, veszélyes ipari környezet | Kialakítása célzottan ilyen helyekre való | A zóna- és környezeti besorolást ellenőrizni kell |
UFO LED csarnokvilágító: nagy belmagasságú terekhez és általános ipari világításhoz
Az UFO high bay lámpatest akkor működik jól, ha a cél az általános csarnokfény nagyobb belmagasságból. Gyártóterekben, szerelőműhelyekben, hangárokban és garázsokban a kompakt kialakítás miatt könnyen elhelyezhető, különösen ott, ahol nincs szükség hosszanti fényvonalra.
Lineáris LED csarnokvilágító: polcsorok, folyosók és hosszú munkaterületek megvilágítására
Lineáris lámpatestet akkor érdemes keresni, ha a tér alaprajza hosszú és irányított: raktári folyosó, szalagszerű munkaterület, gyártósor vagy polcrendszer. Ilyenkor nem az a cél, hogy a fény körkörösen terüljön, hanem hogy a munkasávban legyen egyenletes megvilágítás.
E27-es és retrofit megoldások: csak kisebb terekhez vagy ideiglenes korszerűsítéshez
E27-es vagy retrofit megoldás kisebb mellékhelyiségekben, alacsonyabb garázsokban vagy átmeneti korszerűsítésnél jöhet szóba. Nagy csarnoknál korlátot jelenthet a fényáram, a hőelvezetés és az optikai irányítás hiánya, ezért tartós ipari megoldásként általában célszerűbb komplett LED lámpatestben gondolkodni.
Robbanásbiztos lámpatest: veszélyes, poros vagy speciális ipari környezetbe
Robbanásveszélyes vagy speciális ipari környezetben nem elegendő egy erős LED lámpatest. Ilyen helyen a helyszín besorolása, a por, gáz, pára vagy egyéb veszélyforrás határozza meg, milyen lámpatest használható. A Lumtech kínálatában a csarnokvilágítók mellett robbanásbiztos lámpatestek is megtalálhatók, de a kiválasztást ilyen környezetben mindig szakmai felméréshez kell kötni.
Melyik csarnokvilágító kinek ajánlott telepítéshez?
Kisebb műhelyhez vagy garázshoz: IP65-ös, semleges fehér UFO lámpatest
Ha a cél egy szerelőműhely, nagyobb garázs vagy ipari melléktér alapvilágítása, akkor a semleges fehér fény és az IP65 védettség jó kiindulás. Ilyen helyzetben a NEDES LED csarnokvilágításhoz 100W / IP65 / 5000K - LU421 azért illeszkedik a feladathoz, mert UFO kivitelű LED ipari lámpa, 100 W teljesítménnyel, IP65 védelemmel és 5000 K semleges fehér fénnyel szerepel a kínálatban.
Gyártócsarnokhoz és nagyobb műhelyhez: erősebb high bay megoldás
Nagyobb belmagasságú gyártótérben vagy javítóműhelyben nagyobb teljesítményű high bay lámpatest lehet indokolt, különösen akkor, ha a munkaterületeken 300–500 lux körüli célértéket szeretne elérni. A NEDES LED csarnokvilágításhoz High Bay UFO 150W / IP65 / 5000K ipari és UFO lámpatestként, 150 W teljesítménnyel, IP65 védettséggel és 5000 K semleges fehér fénnyel olyan választás, amelyet gyártó- és ipari csarnokokhoz, hangárokhoz, nagy javítóműhelyekhez is leír a termékinformáció.
Sportcsarnokhoz és nyitott közösségi térhez: szélesebb fényterítés
Sportcsarnokban, nyitott rendezvénytérben vagy nagyobb közösségi belső térben gyakran fontos a szélesebb fényeloszlás, mert a területet nem polcsorok vagy gépsorok tagolják. Az Avide LED Highbay Lámpa 240W 576pcs SMD2835 160lm/W 120° használati helyzete ilyen nyitottabb tér lehet, mert a megadott 120° sugárzási szög széles terítésre utal, a terméknévben szereplő 160 lm/W pedig magas fényhasznosítási érték.
Magas raktári folyosóhoz: szűkebb optika a mélyebb bevilágításhoz
Állványos raktárban gyakori probléma, hogy a fény a polcok tetején megáll, a folyosó alsóbb szintjein pedig kevés lesz a megvilágítás. Ilyen szituációban az Avide LED Highbay Lámpa 240W 576pcs SMD2835 160lm/W 60° Lencse a szűkebb, 60°-os lencse miatt olyan megoldásként jöhet szóba, ahol irányítottabb fényre van szükség.
Vegyes ipari térhez: köztes sugárzási szög
Ha a csarnokban egyszerre vannak közlekedők, gépek, rakodási pontok és nyitott munkaterületek, a túl szűk és a túl széles optika között gyakran köztes megoldást kell keresni. Az Avide LED Highbay Lámpa 240W 576pcs SMD2835 160lm/W 90° Lencse a 90°-os lencse miatt ilyen kompromisszumos fényelosztási igényhez illeszthető.
Kompatibilis UFO lámpatest optikájának módosításához: 60°-os diffúzor
Előfordulhat, hogy nem teljes lámpatestcserére, hanem a meglévő kompatibilis világítótest fénykibocsátási szögének módosítására van szükség. A NEDES Difúzor 60° LED csarnokvilágításhoz UFO LU3 / 100W - CU31/60 a megadott leírás szerint műanyag diffúzor, amely a fénykibocsátási szög 60°-ra módosítására szolgál LU321 és LU321/1 ipari világítótestekhez.
Gyakori hibák és vásárlói kérdések csarnokvilágító telepítés előtt
Hiba: túl kevés lámpatesttel próbálják megoldani a teljes csarnokvilágítást
A túl kevés lámpatest erős kontrasztot, sötét foltokat és egyenetlen munkafényt okozhat. Ez főleg raktárban veszélyes, ahol a polcok, targoncák és árnyékok tovább rontják a látási viszonyokat. Elkerüléséhez ne darabszámból induljon ki, hanem számolja ki a cél luxértéket, a területet és a várható veszteségeket.
Hiba: rossz sugárzási szöget választanak a belmagassághoz
A túl széles sugárzás magas csarnokban eloszlathatja a fényt, így a padlón kevés lux marad. A túl szűk optika alacsonyabb térben éles fénykúpokat és foltosságot okozhat. A választást mindig a szerelési magassághoz, a lámpaközökhöz és a munkaterület geometriájához igazítsa.
Hiba: alulméretezik az IP-védettséget poros vagy nedves környezetben
Poros műhelyben, párás tárolóban vagy fedett kültéri részen az alacsony IP-védettség gyorsabb meghibásodási kockázatot jelenthet. IP20 körüli beltéri kivitel helyett ilyen helyen érdemes IP65 körüli védelemmel számolni. Mindig a legrosszabb reális körülményt vegye alapul, ne a tiszta, új állapotot.
Hiba: nem veszik figyelembe a káprázást
A nagy fényerejű high bay lámpatest közvetlen belenézéskor zavaró lehet, különösen alacsonyabb szerelésnél vagy ülő munkapontok felett. A káprázás csökkenthető megfelelő magassággal, optikával, diffúzorral és olyan kiosztással, amely nem a dolgozó nézési irányába helyezi a legerősebb fényforrásokat.
Hiba: egy kapcsolási körre teszik az egész csarnokot
Ha minden lámpa egyszerre kapcsol, a ritkán használt zónák is feleslegesen világítanak. Ez különösen nagy raktáraknál pazarló üzemeltetést eredményezhet. Érdemes legalább funkcionális zónákat kialakítani: közlekedő, tároló, rakodó, munkaterület.
Gyakran ismételt kérdések
Milyen magasra szerelhető egy LED csarnokvilágító?
Általános csarnokvilágításnál a LED high bay lámpatesteket gyakran 4 métertől akár 12 méter feletti magasságig alkalmazzák. A megfelelő magasságot a lámpatest fényárama, sugárzási szöge és a kívánt luxszint határozza meg. Minél magasabbra kerül a lámpa, annál fontosabb az optika és a kiosztás ellenőrzése.
Kell-e villanyszerelő a csarnokvilágító bekötéséhez?
Igen, a fixen bekötött ipari világítás szerelését villamos szakemberre kell bízni. A csarnokvilágító telepítés nem csak két vezeték összekötése: számít a terhelhetőség, a védelem, a rögzítés, a földelés és a kapcsolási körök kialakítása is. Hibás bekötésnél a lámpatest és a hálózat is sérülhet.
Mennyi energiát takaríthat meg LED csarnokvilágító telepítésével?
A megtakarítás a régi világítás teljesítményétől, üzemidejétől, a LED lámpatest lm/W értékétől és a vezérléstől függ. Konkrét százalékot helyszíni adatok nélkül nem érdemes ígérni. Számoláshoz hasonlítsa össze a régi és az új rendszer összteljesítményét wattban, majd szorozza fel a napi vagy havi üzemórákkal.
Milyen színhőmérséklet ajánlott raktárba?
Raktárban és ipari munkaterületen gyakori választás a 4000–5000 K közötti fehér fény. A 4000 K semlegesebb, az 5000 K határozottabb, hidegebb érzetű megvilágítást ad. A döntésnél vegye figyelembe, hogy a dolgozók milyen feladatot végeznek, és mennyi természetes fény jut a térbe.
Mit jelent az IP65 csarnokvilágító?
Az IP65 jelölés azt mutatja, hogy a lámpatest por ellen védett, és vízsugár ellen is védelmet kapott. Ez ipari környezetben azért fontos, mert a por, pára vagy időszakos nedvesség a gyengébb védettségű lámpatesteknél problémát okozhat. Kültéri vagy mosott területen mindig ellenőrizni kell a konkrét felhasználási feltételeket.
60°, 90° vagy 120° sugárzási szöget válasszon?
A 60° szűkebb, irányítottabb fényt ad, ezért magasabb szerelésnél vagy folyosószerű zónában lehet hasznos. A 90° köztes megoldás vegyes terekhez, a 120° pedig szélesebb terítésre alkalmasabb nyitottabb vagy alacsonyabb terekben. A végső döntést a belmagasság, a lámpaköz és a kívánt luxszint alapján érdemes meghozni.
Összegzés
A jó csarnokvilágítás nem a legerősebbnek tűnő lámpatest kiválasztásával kezdődik, hanem a helyszín felmérésével: belmagasság, luxigény, sugárzási szög, IP/IK védelem és vezérlés együtt adja a működő rendszert. Ha raktárba, műhelybe vagy ipari csarnokba keres megoldást, érdemes a Lumtech csarnokvilágító kínálatában a konkrét szerelési magassághoz és használati környezethez illő LED lámpatestet választani.
